La détection des hydrocarbures dans l’eau représente un enjeu critique pour de nombreux secteurs : gestionnaires de ressources hydriques, industries, organismes de protection environnementale… Avec l’évolution des réglementations et la prise de conscience écologique grandissante, disposer de technologies fiables pour surveiller ces polluants est devenu une nécessité incontournable.
Après avoir testé différentes approches et étudié les solutions disponibles sur le marché actuel, ce guide vous présente une analyse comparative des technologies de détection d’hydrocarbures dans l’eau, afin de vous aider à faire le choix le plus adapté à vos besoins spécifiques.
Le défi de la détection des hydrocarbures
La surveillance des hydrocarbures dans l’eau présente plusieurs défis techniques particuliers :
- Diversité chimique : Les hydrocarbures regroupent une famille de composés aux propriétés différentes, des BTEX (Benzène, Toluène, Éthylbenzène, Xylènes) relativement solubles aux HAP (Hydrocarbures Aromatiques Polycycliques) plus complexes et aux huiles raffinées.
- Sensibilité requise : Selon les applications, les seuils de détection peuvent varier de quelques parties par milliard (ppb) pour l’eau potable à plusieurs parties par million (ppm) pour certains effluents industriels.
- Conditions d’utilisation exigeantes : Les systèmes de détection doivent souvent fonctionner dans des environnements difficiles, exposés aux intempéries ou à des milieux corrosifs.
- Besoin de surveillance continue : Une contamination peut survenir rapidement et nécessite une détection en temps réel pour permettre une intervention rapide.
Panorama des technologies disponibles
La fluorescence UV : la sentinelle continue

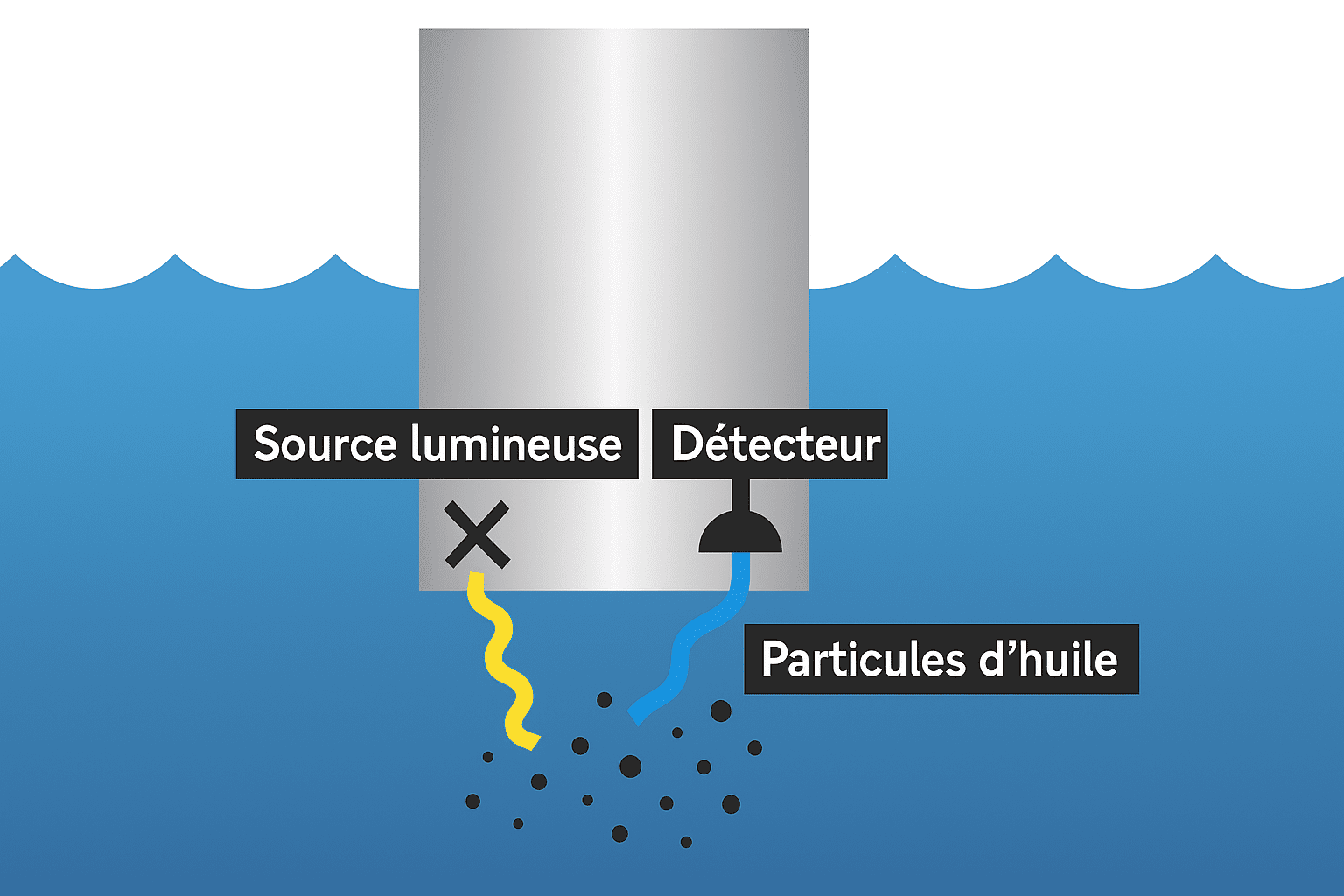

Principe de la fluorescence UV pour la détection des hydrocarbures dans l’eau
La technologie de fluorescence ultraviolette repose sur un principe physique simple mais puissant : lorsqu’ils sont exposés à une lumière UV, les hydrocarbures aromatiques absorbent cette énergie puis émettent une fluorescence caractéristique à une longueur d’onde spécifique. L’intensité de cette fluorescence est directement proportionnelle à la concentration des hydrocarbures présents.
En pratique, un capteur comme le capteur BlueTrace utilise un émetteur qui projette une lumière UV autour de 280 nm sur les particules d’hydrocarbures. Celles-ci absorbent cette lumière puis émettent une fluorescence dans la plage 300-400 nm, captée par un détecteur qui quantifie précisément la concentration.
Ce qui distingue cette technologie :
- Mesure en temps réel et continue sans consommables
- Spécificité pour les BTEX et HAP, les composés présentant les risques sanitaires les plus élevés
- Sensibilité élevée (détection à partir de 0,1 ppm)
- Construction robuste en acier inoxydable 1.4404 ou en titane pour les environnements corrosifs
- Calibration multipoints adaptable au type spécifique d’hydrocarbures surveillés

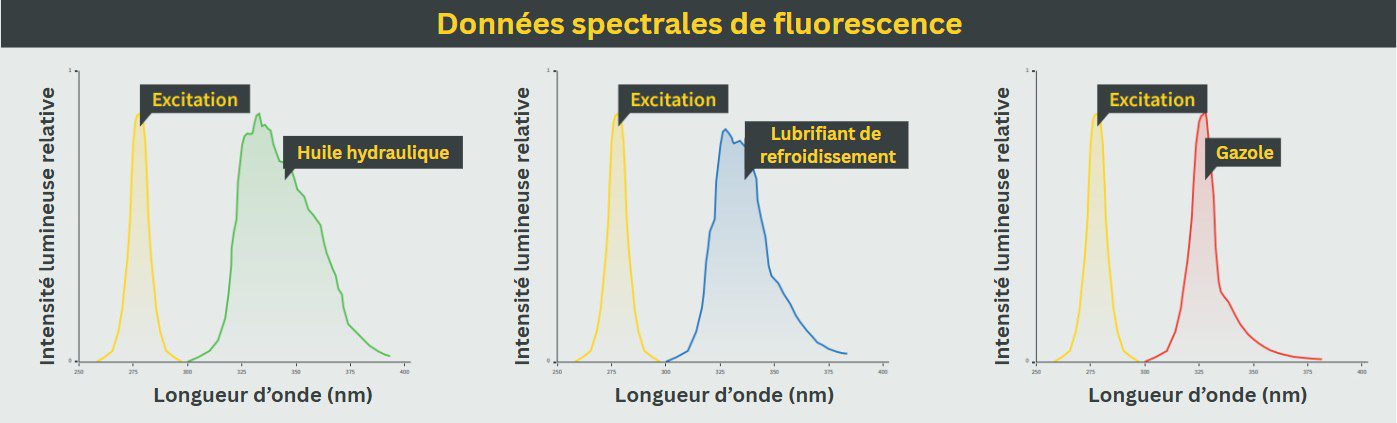

Spectres de fluorescence caractéristiques de différents types d’hydrocarbures
Comme le montre l’illustration ci-dessus, chaque type d’hydrocarbure présente un spectre de fluorescence unique. Cette caractéristique permet aux capteurs de fluorescence modernes de distinguer différents types de contamination et d’être calibrés spécifiquement pour les hydrocarbures d’intérêt dans votre application.
GC-MS : la précision du laboratoire
La chromatographie gazeuse couplée à la spectrométrie de masse (GC-MS) représente la référence en matière d’analyse précise des hydrocarbures. Cette méthode sépare d’abord les différentes molécules présentes dans un échantillon, puis les identifie et les quantifie avec une extrême précision.
La GC-MS excelle par sa sensibilité exceptionnelle (jusqu’à 0,1 ppb) et sa capacité à identifier précisément chaque composé spécifique présent dans l’échantillon, créant une véritable “empreinte digitale” de la contamination.
Ces avantages s’accompagnent cependant de contraintes importantes : équipement sophistiqué et coûteux, nécessité d’un personnel qualifié, analyse en laboratoire incompatible avec une surveillance continue sur site, et délais d’analyse significatifs.
FTIR : l'analyse spectrale polyvalente
La spectroscopie infrarouge à transformée de Fourier (FTIR) mesure l’absorption du rayonnement infrarouge par les liaisons chimiques des molécules. Chaque type de liaison absorbe des longueurs d’onde spécifiques, créant un “spectre” caractéristique de chaque composé.
Cette approche offre une bonne polyvalence et permet d’analyser simultanément plusieurs composés. Cependant, sa sensibilité pour les hydrocarbures dans l’eau reste inférieure à celle de la fluorescence UV ou de la GC-MS, et nécessite généralement une extraction préalable par solvant.
Détecteurs à membrane : la simplicité d'alerte
Les détecteurs à membrane utilisent un principe simple : une membrane polymère spécifique réagit au contact des hydrocarbures flottants, déclenchant une alarme.
Ces systèmes sont appréciés pour leur simplicité d’installation et d’utilisation, sans étalonnage nécessaire. Ils présentent toutefois des limites importantes : détection uniquement des films d’hydrocarbures en surface (pas des composés dissous), absence de quantification précise, et sensibilité aux perturbations de surface (vagues, débris).
"Nez électronique" : la détection des composés volatils
Cette technologie analyse les composés organiques volatils qui se dégagent de l’eau selon le principe de la loi de Henry. Particulièrement adaptée aux BTEX et autres hydrocarbures légers, elle échantillonne l’espace de tête au-dessus de l’eau et analyse les composés qui s’en évaporent.
Son principal avantage est d’éviter le contact direct avec l’eau, mais elle se limite aux composés suffisamment volatils et nécessite une maintenance régulière des filtres et capteurs.
Tableau comparatif des technologies
| Technologie | Principe | Sensibilité | Applications idéales | Avantages | Limites |
|---|---|---|---|---|---|
| Fluorescence UV (BlueTrace) | Excitation UV et mesure de la fluorescence | 0,1 ppm | Surveillance continue, eau potable, effluents industriels | Temps réel, spécificité BTEX/HAP, robustesse | Calibration spécifique nécessaire |
| GC-MS | Séparation chromatographique et spectrométrie | 0,1 ppb | Analyses laboratoire, identification précise | Identification exacte des molécules, haute sensibilité | Équipement laboratoire, non continu |
| FTIR | Absorption des rayonnements infrarouges | 1-10 ppm | Analyses laboratoire des hydrocarbures totaux | Polyvalence, multi-composants | Sensibilité moyenne, extraction nécessaire |
| Détecteurs à membrane | Réaction de membrane polymère | Film flottant uniquement | Surveillance de déversements en surface | Simplicité, robustesse, pas d’étalonnage | Détecte uniquement les films flottants |
| Nez électronique | Analyse des composés volatils | 1 ppb pour composés volatils | Protection des captages d’eau | Détection précoce des composés volatils | Limité aux composés légers |
Choisir selon votre application
Le choix d’une technologie doit avant tout correspondre à votre situation spécifique. Voici quelques recommandations selon les cas d’usage les plus courants.

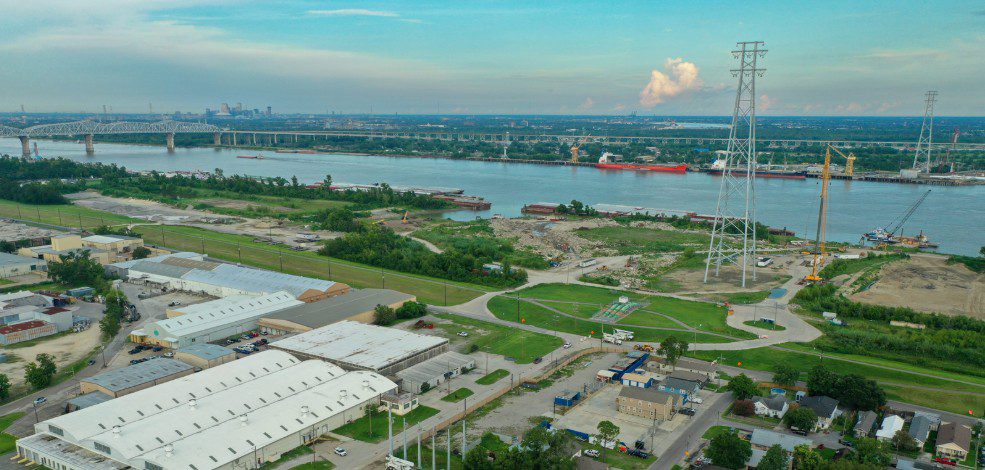

Surveillance environnementale : cas d'étude d'une rivière traversant une zone industrielle
La protection des cours d’eau naturels, particulièrement ceux situés à proximité de zones industrielles, représente un défi majeur pour les organismes environnementaux. Examinons comment un système de surveillance par fluorescence UV a transformé la protection d’une rivière vulnérable.
Le contexte
Un organisme de bassin versant devait surveiller la qualité de l’eau d’une rivière traversant une zone comprenant plusieurs installations industrielles, dont une usine pétrochimique et un parc logistique avec une forte circulation de camions-citernes. Les enjeux principaux étaient :
- Détecter rapidement toute contamination accidentelle
- Documenter l’évolution des concentrations d’hydrocarbures sur le long terme
- Fonctionner de manière autonome dans un environnement isolé
- Résister aux conditions extérieures (variations climatiques, crues)
La solution mise en œuvre
Après avoir évalué différentes approches, l’organisme a opté pour un système basé sur un capteur à fluorescence UV (BlueTrace) avec les caractéristiques suivantes :
- Installation directe dans le cours d’eau à un point stratégique en aval des installations à risque
- Alimentation autonome par panneau solaire (grâce à la faible consommation du capteur – 0,5 W)
- Transmission des données par télémétrie vers un centre de contrôle
- Configuration pour trois niveaux d’alerte : vigilance (0,3 ppm), alerte (0,8 ppm) et crise (2 ppm)
- Version titane pour résister aux conditions corrosives et variations de pH du cours d’eau
Les résultats
Le système a démontré plusieurs avantages déterminants :
- Détection précoce : En mai dernier, le capteur a détecté une augmentation anormale de la concentration d’hydrocarbures (0,9 ppm) suite à de fortes précipitations. L’intervention rapide a permis d’identifier la source – un déversement mineur sur un parking industriel lessivé par la pluie – et de contenir la pollution avant qu’elle n’affecte les écosystèmes en aval.
- Données tendancielles : L’analyse des données collectées sur une année a révélé des corrélations entre certaines activités industrielles et des élévations mineures mais régulières des niveaux d’hydrocarbures. Ces informations ont permis d’engager un dialogue constructif avec les industriels concernés pour améliorer leurs pratiques.
- Robustesse opérationnelle : Malgré plusieurs épisodes de crue et une tempête hivernale sévère, le système est resté opérationnel avec un taux de disponibilité supérieur à 99%.
- Flexibilité de calibration : La capacité à calibrer précisément le capteur pour les types d’hydrocarbures spécifiques présents dans cette rivière (principalement des HAP issus du ruissellement routier) a permis d’optimiser la sensibilité du système.
Le responsable environnement de l’organisme témoigne : “Ce système nous a permis de passer d’une approche réactive basée sur des prélèvements mensuels à une surveillance véritablement préventive. Nous pouvons désormais détecter et intervenir avant que les concentrations n’atteignent des niveaux préoccupants pour la faune aquatique.”
Autres domaines d'application
Eau potable
La protection des ressources en eau potable exige une vigilance particulière. La technologie de fluorescence UV offre la sensibilité nécessaire et la surveillance continue indispensable pour protéger les captages :
- Installation en amont du processus de traitement
- Alertes automatiques en cas de dépassement de seuil
- Protection des installations de traitement (filtres à charbon actif)
Effluents industriels
Les industries pétrolières, pétrochimiques ou de traitement de surface doivent surveiller en continu leurs rejets :
- Mesure en sortie de séparateurs et avant rejet final
- Intégration aux systèmes SCADA existants
- Version titane pour résister aux environnements corrosifs
- Calibration spécifique selon le type d’hydrocarbures présent
Process industriels
La détection des fuites d’hydrocarbures est essentielle dans de nombreux processus industriels :
- Surveillance des eaux de refroidissement
- Contrôle des échangeurs thermiques
- Optimisation des traitements d’eau de process
Le principe scientifique de la fluorescence
Diagramme de Jablonski illustrant le phénomène de fluorescence des hydrocarbures
Pour comprendre la puissance de la détection par fluorescence, examinons plus en détail le phénomène physique impliqué :
- Absorption d’énergie : Lorsqu’une molécule d’hydrocarbure est exposée à un rayonnement UV (autour de 280 nm), elle absorbe cette énergie.
- Transition énergétique : Cette absorption fait passer la molécule de son état fondamental (S₀) à un état excité de plus haute énergie (S₁).
- Relaxation vibrationnelle : La molécule perd rapidement une partie de cette énergie par des processus non radiatifs.
- Émission de fluorescence : La molécule retourne à son état fondamental en émettant un photon de plus basse énergie (donc de longueur d’onde plus grande) que celui absorbé. Cette émission de lumière constitue la fluorescence.
- Détection quantitative : L’intensité de cette fluorescence est directement proportionnelle à la concentration d’hydrocarbures présents, permettant une mesure précise.
Chaque famille d’hydrocarbures présente un spectre de fluorescence caractéristique, ce qui permet non seulement de détecter leur présence mais également de les identifier et de les quantifier avec précision.
Optimiser l'utilisation de votre système de détection
Quelle que soit la technologie choisie, quelques principes clés garantiront l’efficacité de votre système de surveillance :
- Emplacement stratégique : Positionnez vos capteurs aux points les plus pertinents (en amont des prises d’eau, après les zones à risque, avant les rejets).
- Calibration adaptée : Pour les technologies comme la fluorescence UV, une calibration spécifique avec le type d’hydrocarbure que vous surveillez optimisera la précision des mesures.
- Maintenance préventive : Un nettoyage régulier des capteurs (particulièrement important pour les systèmes immergés) garantira des mesures fiables dans la durée.
- Intégration aux systèmes d’alerte : Connectez votre système de détection à des alertes automatiques pour permettre une intervention rapide.
- Analyse des tendances : Au-delà des alertes ponctuelles, l’analyse des variations sur le long terme peut révéler des problèmes chroniques à traiter.
Conclusion : une approche adaptée à chaque besoin
La détection des hydrocarbures dans l’eau n’est pas une question de solution universelle, mais plutôt de choix éclairé en fonction de vos contraintes spécifiques et de vos objectifs de surveillance.
Pour les applications nécessitant une surveillance continue sur le terrain, la technologie de fluorescence UV, notamment avec des capteurs comme le BlueTrace, offre aujourd’hui le meilleur compromis entre sensibilité, spécificité et praticité opérationnelle. Sa capacité à fonctionner en conditions réelles, sans consommables et avec une maintenance réduite, en fait un choix particulièrement pertinent pour la surveillance environnementale et la protection des ressources en eau.
Pour les analyses ponctuelles nécessitant une identification précise de chaque composé, la GC-MS reste incontournable malgré ses contraintes logistiques.
L’essentiel est d’adopter une approche globale, en considérant non seulement les aspects techniques, mais aussi les questions d’intégration, de maintenance et d’exploitation quotidienne. La meilleure technologie sera toujours celle qui s’adapte parfaitement à vos besoins spécifiques et à votre contexte opérationnel.
