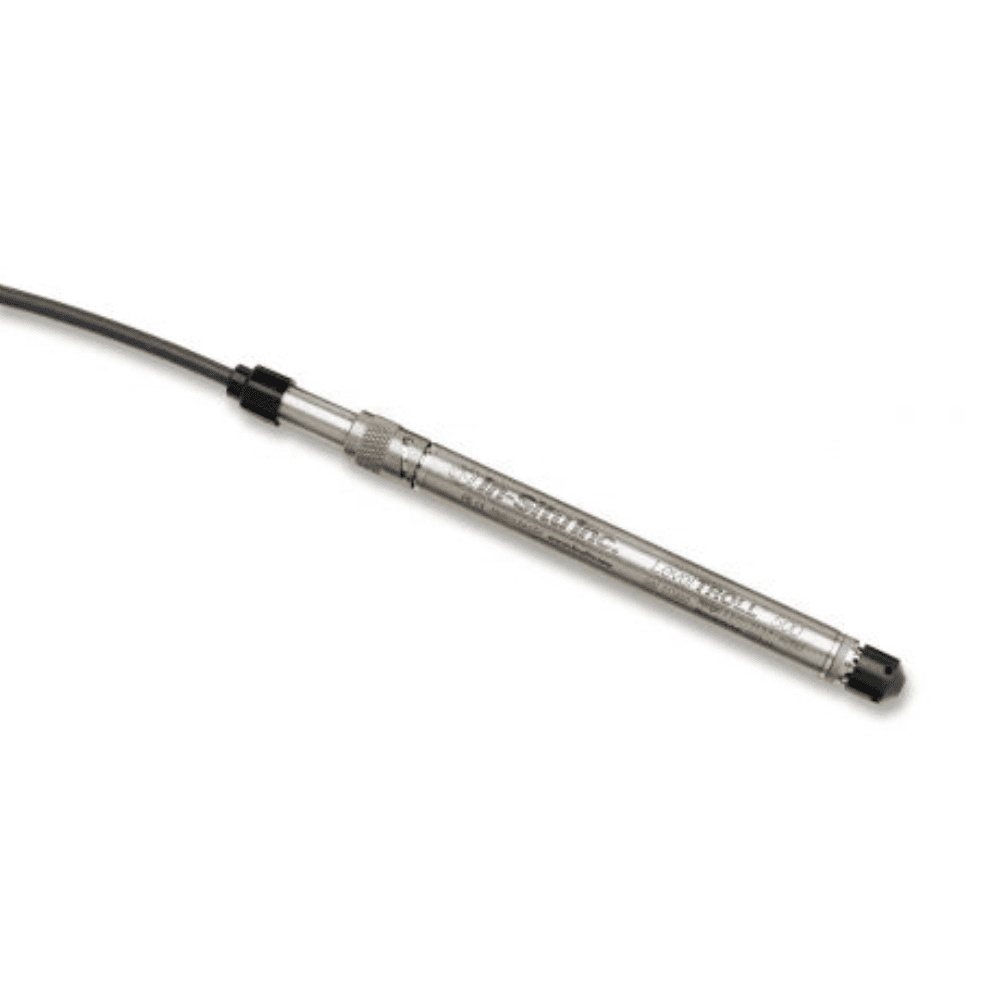

Level Troll 500 – Capteur enregistreur piézométrique ventilé – Niv. d’eau+T°C – ⌀18.3mm
- COMPENSATION BAROMÉTRIQUE INTÉGRÉE: Doté de câbles ventilés interchangeables en polyuréthane ou téflon avec des connecteurs en titane, pour des mesures directes du niveau d’eau fiables et précises sans post-traitement.
- ROBUSTESSE EN TITANE: Corps de sonde en titane d’une robustesse inégalée, résistant à presque tous les milieux, même les plus corrosifs, et adapté à une vaste gamme d’applications.
- DESIGN COMPACT: Un diamètre de seulement 18.3 mm, permettant des mesures dans des ouvrages de diamètre inférieur à 1″, offrant une flexibilité exceptionnelle.
- LONGÉVITÉ EXCEPTIONNELLE: Batterie lithium interne haute performance pour une durabilité jusqu’à 10 ans ou 2 millions de mesures.
- CAPACITÉ DE MÉMOIRE ÉTENDUE: Stockage de jusqu’à 260 000 valeurs et 50 séquences d’enregistrements, pour une collecte de données exhaustive.
- ENREGISTREMENT POLYVALENT: Offre une multitude d’options d’enregistrement, y compris linéaire, linéaire rapide, logarithmique, variation par rapport à une moyenne, en fonction d’un événement, ou par paliers linéaires.
- TÉLÉMÉTRIE CONVIVIALE: Intégration aisée avec le dispositif de télémétrie VuLink, le plus convivial pour le suivi environnemental – configuration en un clic pour un accès et des alertes à distance via les services de données HydroVu.
| APPLICATIONS |
|---|
|
· Surveillance à long terme du niveau d'eau · Surveillance de la pollution et des lixiviats · Contrôle des marées · Surveillance des eaux de ruissellement pluviales · Jaugeage des cours d'eau, niveaux des lacs et réservoirs · Exploitation minière : Fuites/stabilité des pentes · Suivi piézométrique dans les eaux résiduelles |
Habituellement en stock
– Description du produit –
Le Level TROLL 500 est idéal pour enregistrer en continu les mesures du niveau d’eau, de la pression de l’eau et de la température. Disponible dans des gammes de pression ventilées (jaugées) jusqu’à 350 mètres pour une compensation atmosphérique automatique. Les capteurs calibrés sur toute la plage de pression et de température fournissent des données précises. Et sa construction en titane massif résiste aux conditions les plus extrêmes.
Intégrez facilement cet instrument polyvalent de moins d’un pouce avec des accessoires et une télémétrie en puits. Associez-le à VuLink et aux services de données HydroVu pour activer l’accès à distance aux données et les alertes automatiques en cas d’événement. L’adressage intelligent sur tout l’équipement In-Situ garantit que chaque paramètre est toujours mappé à la même adresse Modbus, vous permettant de connecter n’importe quel appareil au même enregistreur de données sans avoir à reprogrammer lors de l’enregistrement du même paramètre.
– La gamme In-Situ –
| Rugged TROLL 100 | Rugged TROLL 200 | Level TROLL 500 | Level TROLL 700 | Aqua TROLL 200 | |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|
| Température | ✅ | ✅ | ✅ | ✅ | ✅ |
| Pression | ✅ | ✅ | ✅ | ✅ | ✅ |
| Conductivité | ❌ | ❌ | ❌ | ❌ | ✅ |
| Câble de communication | ❌ | ✅ | ✅ | ✅ | ✅ |
| Gamme de mesure de niveau | 0-76m | 0-76m | 0-350m | 0-693m | 0-210m |
| Résistant à la corrosion | ✅ | ✅ | ✅ | ✅ | ✅ |
| Diamètre | Ø 26.2 mm | Ø 26.2 mm | Ø 18.3 mm | Ø 18.3 mm | Ø 18.3 mm |
| Capteur de pression | Absolu | Absolu | Ventilé | Absolu ou ventilé | absolu ou ventilé |
| Garantie | 2 ans | 2 ans | 3 ans | 3 ans | 2 ans |
| Capacité de la mémoire | 120000 mesures (2MB) | 120000 mesures (2MB) | 120000 mesures (2MB) | 250000 mesures (4MB) | 190000 mesures (4MB) |
| Total journaux | 1 | 2 | 50 | 50 | 50 |
| Modes d'enregistrement | Linéaire, Linéaire Rapide, et Événement | Linéaire, Linéaire Rapide, et Événement | Linéaire, Linéaire Rapide, et Événement | Linéaire, Linéaire Rapide, Moyenne Linéaire, Événement, Linéaire par Étapes, Logarithmique | Linéaire, Linéaire Rapide, et Événement |
– Système Anti-Dérive –
Des câbles renforcés en Kevlar éliminent l’étirement des câbles qui peut être perçu comme une dérive. Les capteurs en titane piézorésistifs maintiennent leur pression pendant des années. L’étalonnage 3D sur l’ensemble de la gamme de pression et de température évite la dérive à travers la température. Et les composants électroniques de haute précision résistent au fil du temps.
– Écosystème Partagé –
Réduisez la complexité et les coûts avec du matériel qui fonctionne ensemble. Tous les produits Level TROLL utilisent le même écosystème – du portable au câble à la communication.
– Déploiement nécessitant peu d’entretien –
Réduisez les déplacements sur le terrain grâce à une électronique ultra-basse consommation et des batteries longue durée. Ajoutez de la télémétrie au système pour automatiser la collecte de données. Les filtres hydrophobes et les dessiccants remplaçables prolongent la durée de déploiement et la vie de l’instrument.
– Surveillance à distance –
Obtenez un accès en temps réel à vos données via la plateforme basée sur le cloud HydroVu. Consultez les tendances historiques. Approfondissez les détails tels que la période, l’emplacement, le paramètre ou les étiquettes définies par l’utilisateur. Définissez des alarmes multi-conditions pour une réponse proactive.
– Distributeur officiel –
SDEC-France, fier partenaire et distributeur exclusif de la gamme In-Situ depuis de nombreuses années. Notre équipe dédiée vous assure une maintenance de haute précision ainsi qu’un accompagnement sur-mesure pour la réussite de tous vos projets.
– À propos de In-Situ –
In-Situ Inc. se distingue comme un leader dans la conception d’instruments de haute précision pour la surveillance de la qualité de l’eau. La marque offre une gamme étendue de produits dédiés à une surveillance efficace et précise de l’eau. Son catalogue inclut divers capteurs et enregistreurs de données, largement utilisés dans le domaine environnemental, la gestion des eaux usées et l’hydrogéologie. Les équipements d’In-Situ sont reconnus pour leur robustesse, exactitude, et simplicité d’usage. L’entreprise s’engage à offrir des solutions avancées pour l’analyse de l’eau, en temps réel et sur le terrain, traduisant son progrès technologique constant et son orientation client.
– FAQ –
Le cône anti-encrassement en cuivre TROLL Shield est conçu pour réduire l’encrassement macro et micro de la sonde de pression sur les instruments Level TROLL et Aqua TROLL. Une réduction de l’encrassement sur la sonde améliore la précision des mesures et prolonge la durée des déploiements. Pour une performance optimale, le cône TROLL Shield doit être remplacé tous les 12 mois ou plus tôt si les conditions du site sont particulièrement difficiles. Pour protéger la cellule de conductivité de l’Aqua Troll 100/200, il est recommandé d’utiliser le kit anti-encrassement Crépine + Embout.
Un absorbeur d’humidité doit être déployé en partie haute du câble ventilé pour empêcher toute trace d’humidité au sein du câble ou de la sonde. Disponible en plusieurs tailles.
Nettoyez le corps de l’instrument avec de l’eau et une brosse douce ou une éponge en plastique, ou laissez tremper toute la nuit dans une solution acide douce, comme du vinaigre ménager. NE JAMAIS immerger la partie connecteur de l’instrument lorsqu’elle n’est pas connectée à un câble.
Si les orifices près du capteur de pression sont obstrués par de la vase ou de la boue, essayez les procédures suivantes :
- Agitez vigoureusement l’instrument dans un seau d’eau propre.
- Appliquez un rinçage doux avec de l’eau d’une bouteille de lavage.
- Dans les cas sévères, retirez le cône de nez et nettoyez les trous avec une brosse douce ou une écouvillon. Ne tentez pas d’enlever les matériaux de l’instrument en le tapant contre une surface.
Pour éviter d’endommager le diaphragme du capteur de pression, n’insérez aucun objet dans l’ouverture du capteur ou n’essayez pas de retirer la saleté ou d’autres matériaux. Vous annulez la garantie de l’instrument en insérant quoi que ce soit dans l’ouverture du capteur. Si la contamination ne peut pas être éliminée en utilisant les recommandations ci-dessus, veuillez contacter InSitu pour le nettoyage.
Ne pas insérer d’objet DANS l’ouverture du capteur. Ceci annule la garantie.
Connecteurs twist-lock :
Gardez les broches de tous les connecteurs à l’abri de la saleté et de l’humidité en utilisant les capuchons de protection doux lorsque le câble n’est pas attaché. Stockage : Stockez l’instrument dans un endroit propre et sec. Placez le capuchon de protection rouge sur l’extrémité du câble ou stockez avec le câble attaché pour protéger les broches du connecteur et le joint torique.
Pour les câbles ventilés, assurez-vous que le dessiccatif utilisé est de la taille appropriée et changez-le lorsque nécessaire.
Stockez l’instrument là où il ne roulera pas d’un banc sur une surface dure ou subira un autre choc mécanique. Protégez l’instrument des extrêmes de température en utilisant les directives suivantes : pour les instruments Level TROLL — stockez dans la plage de température de -40 ° C à +80 ° C.
La garantie est de 2 ans pour l’Aqua Troll 100/200 et de 3 ans pour le Level Troll 500 et 700.
La batterie a une durée de vie d’environ 10 ans. Pour le joint torique, examinez s’il présente des signes d’usure, de sécheresse, de décoloration, d’étirement, de fissures, d’éraflures, ou de fragilité. Remplacez les joints toriques si l’une ou plusieurs de ces conditions sont présentes. Le remplacement des joints toriques chaque année, quel que soit leur état, est le meilleur moyen de se protéger contre les dommages causés par l’humidité.
Suivez les étapes suivantes pour remplacer un joint torique :
- Retirez et jetez le joint torique endommagé.
- Utilisez un chiffon propre, sec et doux pour nettoyer la rainure du joint torique et enlever la saleté ou les résidus.
- Lubrifiez le nouveau joint torique avec de la graisse pour vide poussé. • Lavez-vous soigneusement les mains. • Appliquez une petite quantité de graisse sur le bout de votre index et frottez votre index et votre pouce ensemble pour étaler uniformément la graisse. • Inspectez le nouveau joint torique et retirez tout débris qui y serait collé.
- Frottez vos doigts autour du joint torique jusqu’à ce qu’une fine couche de graisse recouvre l’ensemble du joint.
- Installez le joint torique dans la rainure et retirez tout excès de lubrifiant avec un chiffon propre.
Évitez que de l’eau ou du lubrifiant ne pénètre dans le connecteur.
VuSitu vous permet de réaliser les tâches suivantes:
- Voir les lectures en direct mises à jour toutes les 10 secondes
- Modifier les paramètres et les unités
- Configurer un journal de données
- Enregistrer des données
- Envoyer des données par e-mail au format tableur
- Télécharger des données sur un appareil mobile
- Transférer des données d’un appareil mobile à un ordinateur
- Organiser les données par emplacement
- Calibrer les capteurs et visualiser les rapports
Informations complémentaires
| Gamme de mesure de niveau | gamme 0-3.5m, gamme 0-11m, gamme 0-21m, gamme 0-70m, gamme 0-210m |
|---|---|
| Capteur de pression | Capteur ventilé |
| Type d'Enregistreurs | Enregistreurs Professionnels |
| Capteurs inclus | Pression/T°c |
| Spécificité du forage/puits | Ø < 20 mm, Ø < 25 mm, Ø < 37 mm, Ø < 50 mm |
| Utilisation | Bassins versants, bassins de drainage et zones de recharge, Essais de pompage, Essais de refoulement, Exploitation minière : Fuites/stabilité des pentes, Jaugeage des cours d'eau, Surveillance continue, Surveillance de l'intrusion d'eau salée, Surveillance de la pollution et des lixiviats, Surveillance des eaux de ruissellement pluviales, Surveillance des zones humides |
| Dimensions | Ø 18.3 x L. 216 mm |
| Capacité de la mémoire | 120,000 mesures – 2MB – 50 enregistrement de données |
| Corps de sonde | Titane |
| Joints toriques | Caoutchouc fluorocarboné (FKM) |
| Capteur de pression | Titane |
| Capuchon / Cône | Acétal, Fluoroélastomère |
| Durée de vie de la batterie | Jusqu’à 10 ans – 3.6V lithium – 2 millions de lectures |
| Intervalle d’échantillonnage | De 0.5 seconde à 99 heures |
| Poids | 124 g |
| Température : Plage / Compensation | -40°C à 80°C / -20°C à 80°C |
| Température : Précision* | ±0.1° C |
| Température : Résolution | 0,01°C |
| Pression : Précision | ±0.05% FS de 0 to 50 °C |
| Pression : Résolution | ±0.005% ou mieux |
