Dans le domaine de l’agriculture, la gestion efficace de l’eau est cruciale pour assurer la durabilité des ressources et optimiser les rendements des cultures. Face à la variabilité climatique croissante et à la pression sur les ressources en eau, la surveillance des débits devient une composante essentielle de la gestion agricole moderne. Cette pratique permet non seulement de mesurer et d’analyser la quantité d’eau disponible pour l’irrigation, mais aussi de détecter les variations de débit qui peuvent affecter la santé des cultures. La mise en place d’un système de surveillance rentable et précis est donc fondamentale pour les agriculteurs et les gestionnaires de ressources en eau.
Dans le secteur agricole pour les conduites fermées et les canaux d’irrigations, le meilleur moyen d’avoir des informations précises sur le débit d’eau est d’utiliser un enregistreur de débit doté de capteurs de vitesse ultrasonique Doppler.
Indice
- Principes de la surveillance du débit
- Considérations pratiques pour la surveillance des débits agricoles
- Sélection d’un bon site de surveillance
- La technologie Doppler ultrasonique
- Conclusion
1- Principes de la surveillance du débit
La surveillance du débit d’eau dans les contextes agricoles repose sur la compréhension des dynamiques de l’eau dans différents environnements. Deux configurations principales sont utilisées pour le transport de l’eau : les conduites fermées et les canaux ouverts, chacun présentant des caractéristiques uniques qui influencent la surveillance du débit.

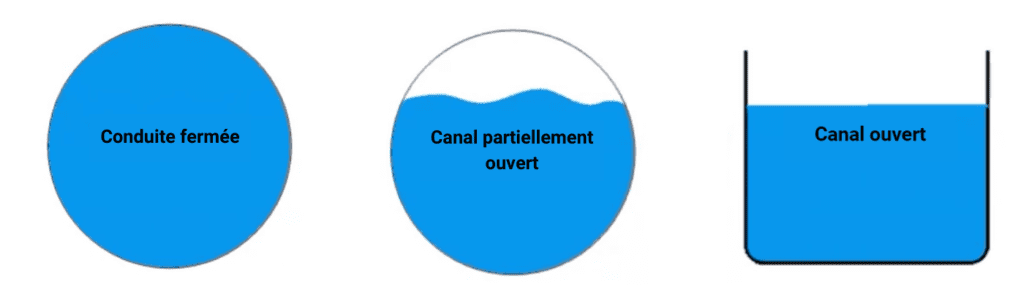

Conduites fermées
Dans un système de conduites fermées, l’eau circule à travers un conduit entièrement clos, comme des tuyaux ou des conduites pressurisées. Ces systèmes sont caractérisés par un écoulement sous pression où la section transversale du tuyau est complètement remplie d’eau. La surveillance du débit dans ces systèmes nécessite des techniques spécifiques qui peuvent mesurer le débit sans perturber la pression ou l’intégrité du système. Les capteurs de débit utilisés dans ces contextes incluent souvent des débitmètres à ultrasons, magnétiques ou à turbine, qui peuvent fournir des mesures précises sans intrusion physique dans le conduit.
Canaux Ouverts
Les canaux ouverts, en revanche, sont des cours d’eau où l’eau s’écoule avec une surface libre exposée à la pression atmosphérique. Ces environnements incluent les ruisseaux, les canaux d’irrigation et les drains. Dans ces systèmes, l’eau n’occupe pas entièrement la section transversale du canal, ce qui permet une variété de régimes d’écoulement. La surveillance du débit dans ces contextes fait souvent appel à des méthodes qui exploitent les relations entre la profondeur de l’eau, la vitesse de l’écoulement et la géométrie du canal. Des instruments tels que les limnimètres, les flotteurs et les débitmètres à effet Doppler sont couramment utilisés pour mesurer le débit dans les canaux ouverts.
Différences clés dans la surveillance
1. Méthodologie de Mesure : Les méthodes de mesure dans les conduites fermées se concentrent souvent sur le débit volumétrique direct ou la vitesse de l’eau, tandis que dans les canaux ouverts, elles se basent sur des relations hydrauliques indirectes qui nécessitent des calculs basés sur la profondeur et la vitesse de l’écoulement.
2. Installation des capteurs : Dans les conduites fermées, les capteurs doivent être installés de manière à ne pas interférer avec l’écoulement pressurisé, tandis que dans les canaux ouverts, ils peuvent être placés au-dessus ou au sein de l’écoulement, souvent avec moins de contraintes techniques.
3. Complexité des mesures : La surveillance dans les canaux ouverts peut être plus complexe en raison de la variabilité de la profondeur d’eau et de la vitesse d’écoulement, qui sont influencées par les conditions météorologiques, les obstacles dans le canal, et la topographie du terrain
4. Précision et Fiabilité : Bien que les technologies modernes aient considérablement amélioré la précision des mesures dans les deux contextes, les systèmes de conduites fermées offrent souvent une plus grande régularité et prévisibilité du débit, facilitant ainsi la surveillance précise et fiable.

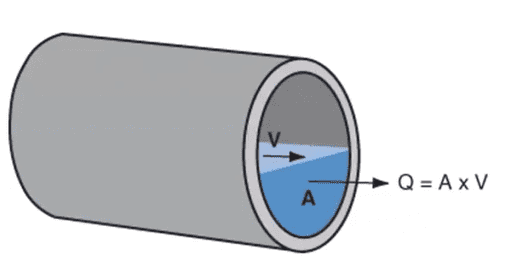

L’équation de continuité
L’équation de continuité est un principe fondamental de la mécanique des fluides qui exprime la conservation de la masse dans un écoulement fluide. Selon ce principe, pour un fluide incompressible en écoulement dans un conduit, le produit de la section transversale du conduit par la vitesse moyenne du fluide est constant le long du conduit. Cette relation est mathématiquement exprimée par l’équation Q = A x V où Q représente le débit (la quantité de fluide qui passe à travers une section du conduit par unité de temps), A est la section transversale de l’écoulement, et V est la vitesse moyenne du fluide à travers cette section. L’équation fournit un moyen direct et efficace de mesurer le débit d’eau sans nécessiter d’équipements complexes ou coûteux, ce qui est particulièrement utile dans les régions rurales ou les petites exploitations agricoles.
L’effet Doppler
L’effet Doppler est un phénomène physique observé lorsqu’une onde (sonore, lumineuse, ou de toute autre nature) émise par ou réfléchie par un objet en mouvement subit un changement de fréquence (et donc de longueur d’onde) du point de vue de l’observateur, en fonction de la vitesse relative de l’objet par rapport à cet observateur. Dans le contexte de la surveillance des flux, notamment en agriculture, cet effet est exploité pour mesurer la vitesse de l’eau ou d’autres fluides en mouvement.
Principes de l’effet Doppler pour la mesure de Flux
Des ondes sonores sont émises par un capteur et se propagent à travers le fluide. Lorsque ces ondes rencontrent des particules ou des bulles dans l’écoulement, elles sont réfléchies vers le capteur. Si le fluide est en mouvement, la fréquence des ondes sonores réfléchies est modifiée par rapport à la fréquence des ondes sonores émises. Si le fluide s’éloigne du capteur, la fréquence des ondes réfléchies diminue (effet Doppler rouge); si le fluide se rapproche, la fréquence augmente (effet Doppler bleu). La mesure de cette variation de fréquence permet de calculer la vitesse du fluide.
Pourquoi l’effet doppler est intéressant pour la surveillance des flux ?
Mesure non intrusive : L’utilisation de l’effet Doppler pour mesurer la vitesse d’un flux est non intrusive, ce qui signifie qu’il n’est pas nécessaire d’insérer des instruments dans le fluide. Cela évite de perturber l’écoulement et facilite l’installation et la maintenance des équipements de mesure.
Mesure de la Véritable Vitesse Moyenne : Comme les ondes sonores se propagent à travers l’ensemble du conduit, les capteurs basés sur l’effet Doppler peuvent mesurer la véritable vitesse moyenne de l’écoulement sur toute la section transversale, offrant ainsi une estimation plus précise du débit par rapport aux méthodes qui mesurent la vitesse en un seul point.
Adaptabilité : Cette méthode peut être utilisée pour surveiller différents types de flux dans divers environnements, y compris dans des canaux ouverts et des conduites fermés, ce qui la rend particulièrement adaptée à diverses applications agricoles où l’eau peut transporter des particules et des bulles.
Détection des Variations de Flux : La capacité à mesurer en continu la vitesse d’écoulement permet de détecter rapidement toute variation due à des fuites, des obstructions ou des changements dans les besoins d’irrigation, facilitant ainsi une gestion plus réactive et précise de l’eau.
2- Considérations pratiques pour la surveillance des débits agricoles
La surveillance des débits dans le domaine agricole est cruciale non seulement pour une gestion efficace de l’eau au quotidien mais aussi pour la planification à long terme et la durabilité des ressources en eau. Les considérations pratiques pour la mise en place d’un système de surveillance efficace englobent la compréhension des raisons sous-jacentes à cette surveillance, les défis techniques et environnementaux à surmonter, et les objectifs spécifiques à atteindre à travers ces mesures.
Suivi de l’utilisation de l’eau : La surveillance des débits permet aux agriculteurs et aux gestionnaires de l’eau de suivre précisément combien d’eau est utilisée pour l’irrigation. Cette donnée est essentielle pour assurer que les cultures reçoivent la quantité d’eau nécessaire, ni plus ni moins, optimisant ainsi l’utilisation de l’eau et réduisant le gaspillage. En connaissant exactement l’utilisation de l’eau, il est possible d’ajuster les pratiques d’irrigation pour améliorer l’efficacité de l’utilisation de l’eau.
Facturation : Dans de nombreux cas, les agriculteurs paient pour l’eau d’irrigation en fonction du volume utilisé. Une surveillance précise des débits est donc nécessaire pour établir une facturation juste et précise. Cela garantit que les agriculteurs ne paient que pour la quantité d’eau réellement utilisée, encourageant ainsi une utilisation plus réfléchie et économique de l’eau.
Encouragement à la conservation : La surveillance des débits joue un rôle important dans la sensibilisation à la conservation de l’eau. En fournissant des données précises sur l’utilisation de l’eau, elle permet aux agriculteurs de reconnaître les domaines où ils peuvent réduire la consommation d’eau. Cela peut conduire à l’adoption de pratiques d’irrigation plus efficientes, telles que l’irrigation goutte à goutte ou l’irrigation au moment le plus opportun pour minimiser l’évaporation.
Planification pour la croissance future et les changements : La surveillance des débits est essentielle pour la planification à long terme. Les données collectées aident à prévoir les besoins futurs en eau pour l’expansion des cultures existantes ou le développement de nouvelles zones agricoles. En anticipant les changements dans la disponibilité de l’eau et les besoins en irrigation, les agriculteurs et les planificateurs peuvent mettre en œuvre des stratégies pour assurer une gestion durable de l’eau, telles que la construction de nouvelles infrastructures d’irrigation ou l’adoption de cultures moins gourmandes en eau.
Lors de la mise en place d’un système de surveillance des débits dans le secteur agricole, déterminer le niveau de précision requis est crucial pour s’assurer que les objectifs de gestion de l’eau sont atteints de manière économique. La nécessité de précision dépend de plusieurs facteurs, notamment l’objectif de la mesure du débit, le budget disponible, et l’impact des erreurs de mesure sur l’opération agricole ou les coûts associés.
Pour la facturation
Pour l’usage général
Investir dans des enregistreurs de débit de haute précision est justifié pour maintenir une facturation exacte et transparente. Une mesure de débit précise garantit que les agriculteurs ou les entités utilisant l’eau paient exactement pour le volume d’eau consommé. Cela encourage une utilisation équitable et responsable de l’eau.
Pas de grande nécessité d’appareil de haute précision. Une approximation du débit peut être suffisante pour identifier les tendances de consommation et évaluer l’efficacité des pratiques d’irrigation. Investir dans des dispositifs moins coûteux et offrant une précision moindre peuvent être adéquats pour ces objectifs.

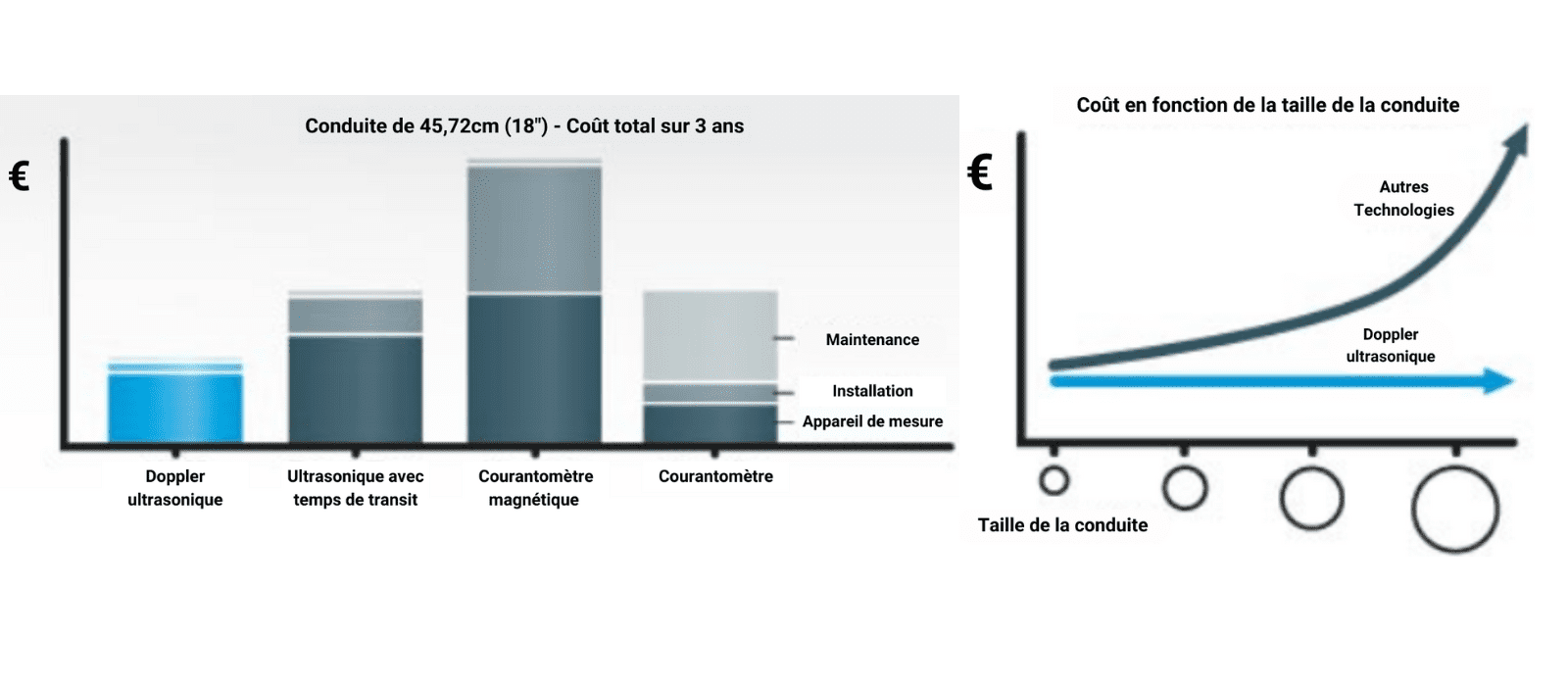

Connaître la précision installée et le coût
Il est important de reconnaître que la précision d’un compteur de débit vient souvent à un coût plus élevé. Les technologies de mesure plus avancées et précises peuvent nécessiter un investissement initial plus important et des coûts d’entretien plus élevés. Cependant, le choix de la technologie doit être guidé par une analyse coût-bénéfice, prenant en compte non seulement l’achat et l’installation mais aussi l’impact à long terme de la précision de la mesure sur les opérations agricoles et la gestion de l’eau.
Avant de sélectionner un compteur de débit, il est crucial de comprendre à la fois la précision installée de l’appareil et son coût total. La précision installée fait référence à la performance réelle du compteur dans les conditions spécifiques de son emplacement d’installation, qui peut différer des spécifications techniques en raison de facteurs environnementaux ou de l’installation. Une évaluation complète aidera à choisir le dispositif de mesure le plus adapté, équilibrant de manière optimale le besoin de précision avec les contraintes budgétaires
Voici quelques considérations clés à prendre en compte lors de l’installation d’un appareil de surveillance de débit.
Trouver un bon emplacement de surveillance
Un emplacement de surveillance idéal est celui où le débit est stable et représentatif de l’utilisation de l’eau dans la zone concernée. Il devrait offrir un accès facile pour l’installation et la maintenance du matériel de surveillance et permettre une mesure précise sans interférence significative due à la turbulence de l’eau ou à des obstructions physiques. De plus, l’emplacement devrait être choisi de manière à minimiser les impacts des conditions environnementales extrêmes, telles que les inondations ou les accumulations de débris.
Éviter la surveillance à distance lorsque possible
Bien que la surveillance à distance puisse être attrayante pour sa commodité, surtout dans les zones difficiles d’accès, elle peut également présenter des défis, notamment en termes de fiabilité de la transmission des données et de coûts de mise en œuvre. Si possible, choisir un emplacement qui minimise le besoin de surveillance à distance peut réduire ces complications. Toutefois, dans certains cas, la surveillance à distance est inévitable et nécessaire ; il est alors crucial de s’assurer que le système choisi est robuste et capable de fonctionner de manière fiable dans des conditions environnementales variées.
Surveillance de multiples branches avec un seul compteur
Dans les systèmes d’irrigation complexes où l’eau est distribuée à travers plusieurs branches, il peut être judicieux de choisir un emplacement de surveillance qui permet de couvrir plusieurs branches avec un seul compteur. Cela peut être réalisé en plaçant le compteur à un point de convergence ou dans un canal principal avant la division en branches. Cette approche peut offrir une vue d’ensemble de l’utilisation de l’eau dans le système tout en réduisant le nombre de compteurs nécessaires, ce qui se traduit par des économies significatives en termes de coûts d’achat et de maintenance.
Penser à la maintenance
L’accessibilité pour la maintenance est un aspect souvent sous-estimé lors du choix d’un emplacement de surveillance. Sélectionner un site qui facilite l’accès pour les inspections régulières, le nettoyage, et les réparations peut considérablement réduire les coûts opérationnels et augmenter la longévité du système de surveillance. Des emplacements facilement accessibles permettent des interventions rapides en cas de défaillance du matériel ou de besoin de recalibrage, assurant ainsi une collecte de données continue et fiable
3- Sélection d’un bon site de surveillance
La sélection d’un site adéquat pour la surveillance des débits dans les systèmes d’irrigation agricole repose sur la capacité à mesurer avec précision et fiabilité le flux d’eau. La clé de cette mesure précise est la présence d’un régime de débit prévisible, généralement caractérisé par un écoulement laminaire uniforme. Cependant, en pratique, les écoulements d’eau peuvent présenter divers comportements, influençant ainsi la performance des débitmètres.

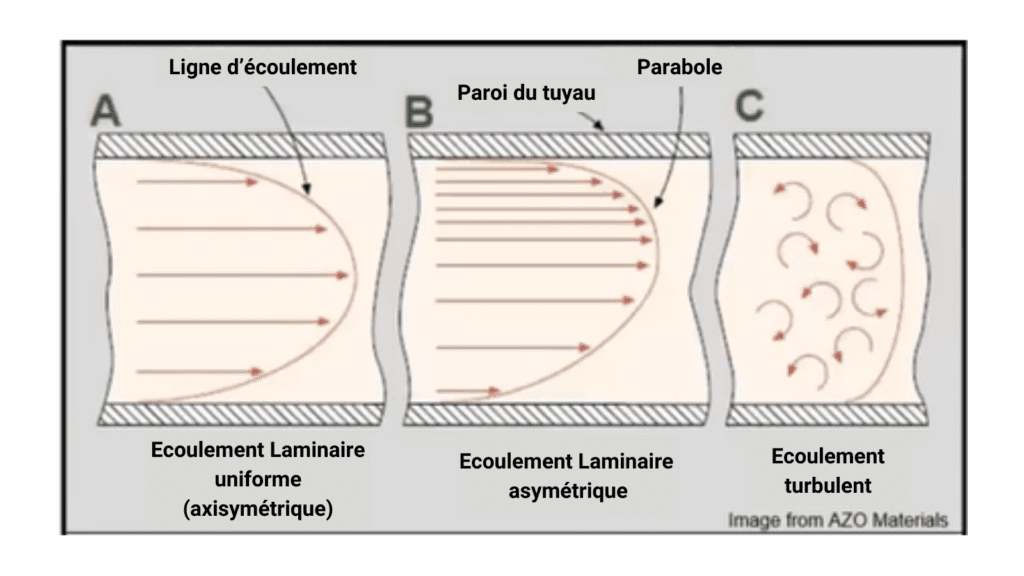

Nécessité d’un écoulement laminaire uniforme
Un écoulement laminaire uniforme, où les couches de fluide se déplacent en parallèle sans se mélanger, offre les conditions idéales pour la plupart des types de débitmètres. Dans ce régime, le débit est stable et prévisible, permettant aux capteurs de mesurer avec une grande précision le volume d’eau qui passe à travers le système d’irrigation. Ce type d’écoulement se produit généralement à des vitesses faibles à modérées et dans des conduites où les perturbations sont minimisées.
Autres types de Flux et leurs Défis
- Ecoulement laminaire asymétrique : Dans certains cas, l’écoulement peut rester laminaire mais devient asymétrique en raison de la géométrie du canal, des obstacles ou des variations soudaines de direction. Cela peut entraîner des difficultés pour les débitmètres qui se basent sur l’hypothèse d’un profil de vitesse uniforme à travers la section transversale du conduit.
- Ecoulement turbulent : L’écoulement devient turbulent lorsque la vitesse du fluide augmente ou que le conduit présente des irrégularités, générant des tourbillons et des mélanges de couches fluides. Les débitmètres ont tendance à lutter pour fournir des résultats précis sous des conditions d’écoulement turbulent, car les fluctuations rapides et aléatoires du débit rendent difficile l’obtention de mesures stables
Tous les débitmètres éprouvent des difficultés à fournir des résultats précis sous des conditions d’écoulement turbulent. Pour atténuer ces problèmes, il est essentiel de choisir un site de surveillance où le régime de débit peut être rendu aussi uniforme et prévisible que possible. Cela peut impliquer l’installation de structures de conditionnement de flux en amont du débitmètre pour stabiliser l’écoulement ou sélectionner un emplacement où le conduit favorise naturellement un écoulement laminaire.
Dans le contexte de la surveillance des débits en agriculture, comprendre et identifier les profils de vitesse hydraulique au sein des systèmes d’irrigation est fondamental pour garantir la précision des mesures de débit. Un profil de vitesse “uniforme” est l’un des scénarios idéaux pour la mesure des flux d’eau, offrant des conditions optimales pour la plupart des types de débitmètres.
Vitesse uniforme
Ce type d’écoulement se caractérise par des lignes de courant droites et symétriques, où la vitesse du fluide est constante à travers toute la section transversale du canal ou du tuyau. Cette uniformité et symétrie des lignes de courant assurent une prévisibilité de l’écoulement, rendant le flux facilement mesurable par différents types de débitmètres. Que ce soit par des techniques mécaniques, ultrasoniques ou électromagnétiques, la simplicité du profil de vitesse permet une estimation directe et fiable du débit, sans nécessiter de corrections ou de calibrages fréquents pour compenser des variations de vitesse.
Vitesse Asymétrique
Lorsque l’on rencontre un profil de vitesse asymétrique dans un système d’irrigation, cela signifie que le profil de vitesse est déséquilibré ou incliné vers un côté du conduit, souvent à la suite d’une perturbation telle qu’un coude en amont. Cette asymétrie peut entraîner des complications dans la mesure précise du débit, car la plupart des débitmètres sont conçus pour fonctionner avec un écoulement symétrique et peuvent, par conséquent, sous-estimer le débit réel dans ces conditions. Cependant, cette difficulté n’est pas insurmontable; des corrections peuvent être appliquées grâce à des algorithmes spécifiques qui ajustent les lectures du débitmètre pour tenir compte de l’asymétrie du profil de vitesse.

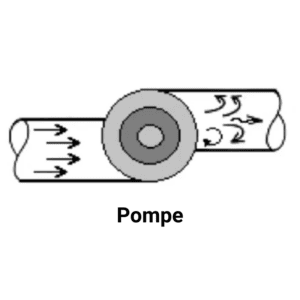

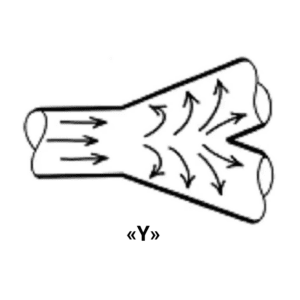

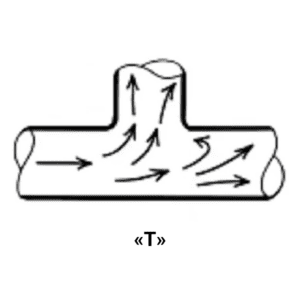

Dans une conduite pleine, les principales causes des anomalies de débit sont les formations suivantes :

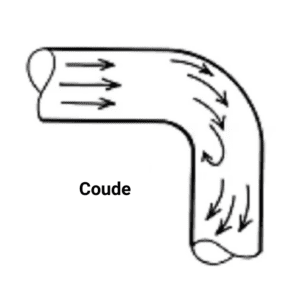

Accélération du flux sur le côté extérieur du coude et décélération sur le côté intérieur.Plus le coude est aigu et plus l’impact sur le débit est prononcé
Zone de recirculation, tourbillons, augmentation de la turbulence
Effet minime si l’écoulement est répartie de manière égale entre les branches
Rôle significatif : création de turbulences. Impact relativement important en fonction de leur puissance, leur conception et leur mode d’opération.
4- La technologie Doppler ultrasonique
Les capteurs de flux Doppler représentent une avancée dans le domaine de la mesure des débits d’eau, offrant une solution précise et fiable pour les applications agricoles nécessitant des données détaillées sur l’utilisation de l’eau. Ces dispositifs utilisent l’effet Doppler pour mesurer la vitesse de l’eau, permettant ainsi de calculer le débit dans diverses conditions, y compris dans des eaux chargées de particules ou turbulentes. Il existe deux principales technologies de capteurs Doppler ultrasoniques : les capteurs à impulsions et ceux à onde continue. Chacun a ses spécificités, avantages et applications privilégiées.

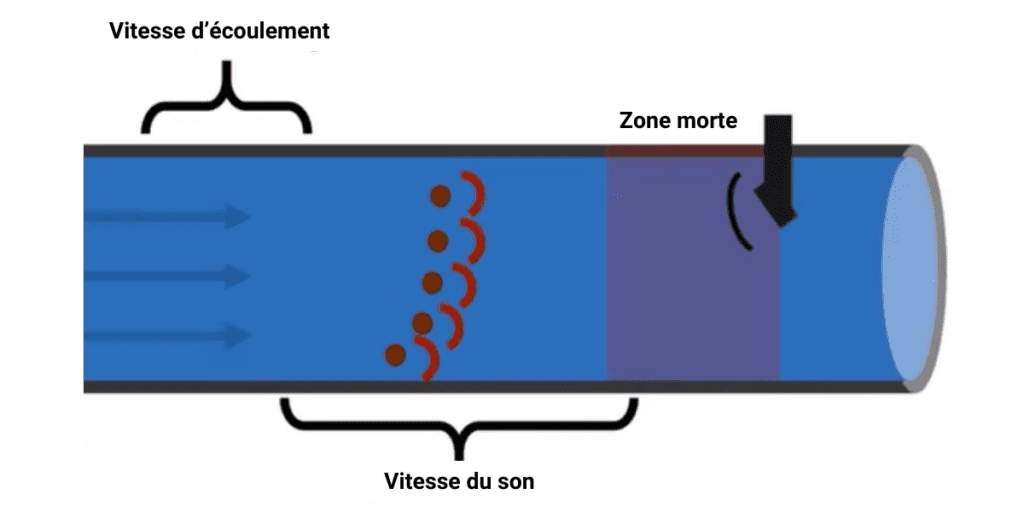

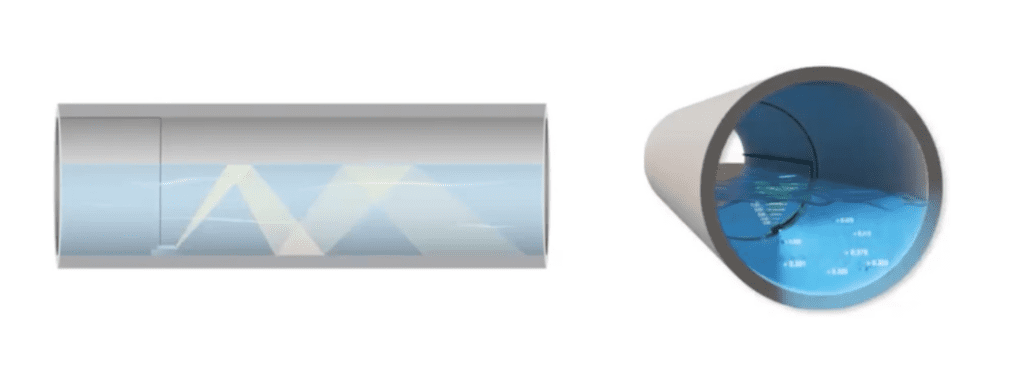

Les capteurs Doppler ultrasoniques à impulsions
Les capteurs Doppler à impulsions émettent des ultrasons par séquences ou “impulsions” à travers le liquide. La fréquence des ondes ultrasonores change lorsqu’elles rebondissent sur des particules en mouvement dans l’eau, ce changement de fréquence (effet Doppler) est ensuite mesuré pour déterminer la vitesse du fluide. L’un des principaux avantages de cette technologie est sa capacité à mesurer le débit sur une large plage de profondeurs et distances, rendant possible l’évaluation précise du débit dans de grands canaux ou rivières où l’eau présente des vitesses variables.
Les capteurs à impulsions sont particulièrement utiles pour les mesures précises à travers des profils d’écoulement complexes et peuvent fournir des données détaillées sur la structure de l’écoulement. Ils sont également capables de détecter la direction du flux, ce qui est essentiel pour les applications où l’eau peut s’écouler dans deux directions.

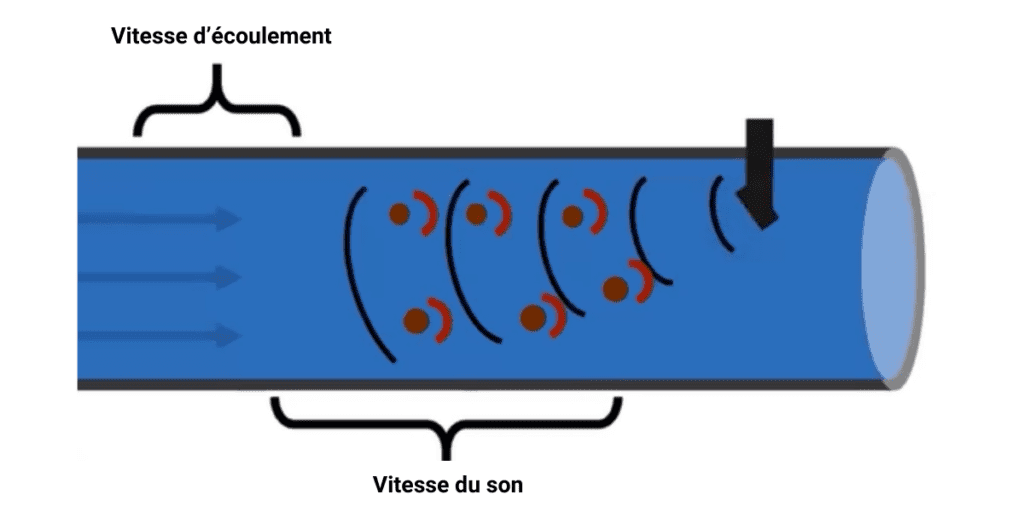

Les capteurs Doppler ultrasoniques à onde continue
Contrairement aux capteurs à impulsions, les capteurs Doppler à onde continue émettent un signal ultrasonore constant. La fréquence du signal émis est comparée à celle du signal réfléchi par les particules en mouvement dans le fluide pour calculer la vitesse de l’eau. Ces capteurs sont généralement plus simples et moins coûteux que les modèles à impulsions, offrant une solution efficace pour des applications nécessitant une surveillance continue du débit, comme dans les systèmes d’irrigation à petite et moyenne échelle.
Toutefois, leur portée est souvent limitée à des distances plus courtes, et ils peuvent être moins efficaces pour mesurer les débits dans de larges canaux ou avec des profils d’écoulement complexes. Leur simplicité d’utilisation et leur coût réduit les rendent attractifs pour les exploitations agricoles qui recherchent une solution fiable et abordable pour la gestion de l’eau.
Critère
Capteurs Doppler à Impulsions
Capteurs Doppler à Onde Continue
Précision et détail
Plus précis, adaptés à des situations avec un profil d’écoulement complexe ou variable. Idéals pour des applications nécessitant une haute précision comme l’évaluation détaillée de l’efficacité d’irrigation ou la gestion des ressources en eau dans des conditions variables.
Moins précis que les capteurs à impulsions, mais suffisants pour des applications où les conditions d’écoulement sont stables et prévisibles.
Coût et complexité
Plus coûteux et plus complexes à installer et à maintenir.
Moins coûteux et plus faciles à installer et à maintenir.
Applications
Préférés pour les études hydrologiques, la surveillance des canaux d’irrigation complexes et la gestion des ressources en eau dans des zones agricoles vastes et diversifiées.
Souvent utilisés pour le suivi continu des débits dans des conduites d’eau ou des canaux où les conditions d’écoulement ne varient pas de manière significative.
L’intégration des capteurs de flux Doppler dans un système de surveillance des débits agricoles nécessite une attention particulière non seulement à la sélection des capteurs eux-mêmes mais également au choix d’un enregistreur de débit adapté. Les enregistreurs de débit jouent un rôle crucial dans le système global de mesure, car ils collectent, stockent, et parfois analysent les données fournies par les capteurs. Par conséquent, avant de s’intéresser aux capteurs Doppler, il est essentiel de réfléchir à la sélection d’un bon enregistreur de débit qui répondra aux besoins spécifiques de l’exploitation.
Importance de l’enregistreur de débit
Un enregistreur de débit efficace doit être capable de traiter les signaux envoyés par les capteurs Doppler, qu’ils soient à impulsions ou à onde continue. Il doit fournir une interface utilisateur intuitive pour la configuration, la visualisation des données, et l’analyse. De plus, il devrait offrir la possibilité de stocker des volumes importants de données et de les exporter pour des analyses plus approfondies ou pour l’élaboration de rapports. La capacité de l’enregistreur à intégrer ces données dans des systèmes de gestion agricole plus larges, notamment pour l’irrigation intelligente ou la gestion des ressources en eau, est également un aspect crucial.
Enregistreur de débit de la marque GWF :

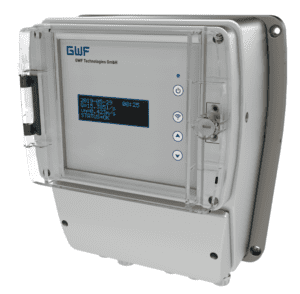

Q EYE PSC

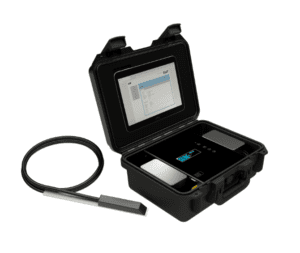

Q EYE PSC Portable
Capteurs
1 capteur de vitesse1 capteur de hauteur
1 capteur de vitesse1 capteur de hauteur
Ajout de capteur
✅(jusqu’à 3 capteurs)
❌
Gamme
Vitesse ± 5.3 m/sHauteur 0.04-1.3 m
Vitesse ± 5.3 m/sHauteur 0.04-1.3 m
Précision
± 1 % de la valeur mesurée pour vitesse et hauteur (ultrasons)± 2 % pour le débit, en fonction des conditions du site
± 1 % de la valeur mesurée pour vitesse et hauteur (ultrasons)± 2 % pour le débit, en fonction des conditions du site
Enregistreur de données
Carte MicroSD de 16 GB
Carte MicroSD de 16 GB
Communication
RS-485, Modbus, WLAN, GPRS, 3G/UMTS, Ethernet 10/100 Mbps
WLAN, GPRS, 3G/UMTS, Ethernet 10/100 Mbs (en option)
Capteurs ultrasonique Doppler associés aux enregistreurs de la marque GWF :
Capteur de vitesse à insertion

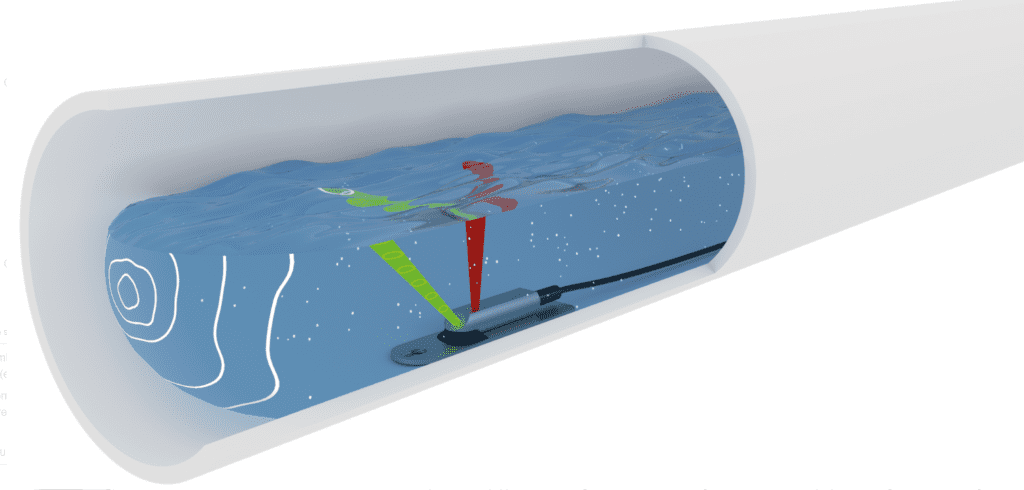

Capteur de vitesse et hauteur
Vitesse
✅
✅
Hauteur
❌
✅
Température
❌
✅
Type de conduite
Conduite pleines
Conduite pleines et canaux ouverts
Gamme
Vitesse ± 5.0 m/s
Vitesse ± 5.0 m/sHauteur 0.04-1.3mTempérature -60 °C à +150 °C
Dimensions
Diamètre de 38mm
129mm x 24mm x 19mm
Matériau
Acier inoxydable
Acier inoxydable

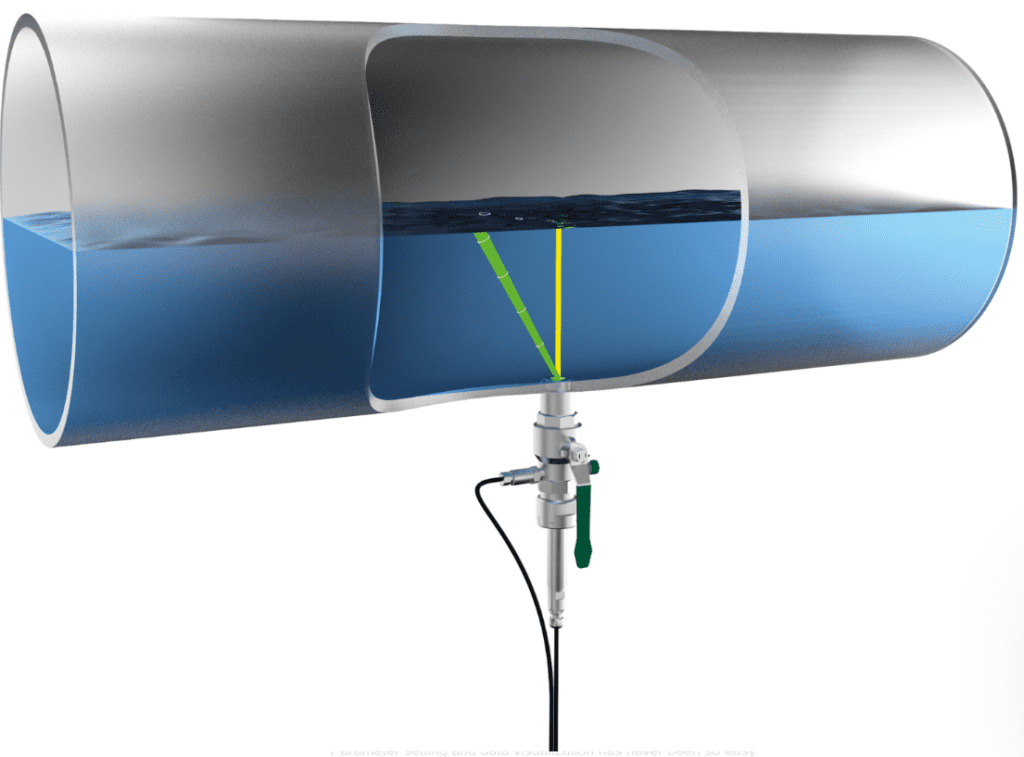

Fonctionnement des capteurs GWF :
Les appareils de mesure de la marque GWF sont efficaces pour de nombreuses applications aussi bien pour des conduites entièrement ou partiellement remplies et des canaux ouverts. Ce sont des appareils avec une précision et une robustesse exemplaires et tout cela pour un coût de fonctionnement total minimal.
En revanche si vous souhaitez investir dans un enregistreur de débit spécialisé dans différents domaines spécifiques, alors nous vous recommandons de vous intéresser aux enregistreurs XCi de la marque In-Situ et des capteurs ultrasoniques Doppler associés.
Enregistreur de débit de la marque In-Situ (Technologie MACE) :
FloPro XCi
HydroMAce XCi
HVFlo XCi

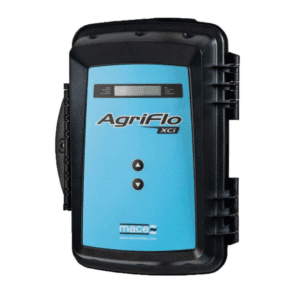

AgriFlo XCi
Utilisation principale
Surveillance de la quantité et qualité de l’eau
Surveillance des capteurs environnementaux
Mesure de vitesse Doppler et niveau dans des environnements difficiles
Mesure des flux d’eau et d’eaux usées, surveillance des opérations agricoles
Options de cartes
7 options
6 options
7 options
6 options
Fonctionnalités Spéciales
Capteur de vitesse/zone ultrasonique Doppler avec technologie MASP
Surveille des entrées diverses comme les déversoirs, les seuils, les capteurs de qualité de l’eau, etc.
Système IP68, traitement avancé du signal de spectre
Surveillance des débits d’irrigation, flux d’eaux usées agricoles
Poids
Environ 5kg
Environ 5kg
Environ 5kg
Environ 5 kg
Dimensions
365 mm (H) x 260 mm (L) x 170 mm (P)
365 mm (H) x 260 mm (L) x 170 mm (P)
365 mm (H) x 260 mm (L) x 170 mm (P)
365 mm (H) x 260 mm (L) x 170 mm (P)
Indice de protection
IP66
IP66
IP68
IP66
Température de fonctionnement (avec batterie)
-15 à +50° C
-15 à +50° C
-15 à +50° C
-15 à +50° C
Mémoire de programme
2 Mo flash
2 Mo flash
2 Mo flash
2 Mo flash
Capteurs ultrasonique Doppler associés aux enregistreurs de la marque In-Situ :
Capteur de vitesse ultrasonique Doppler

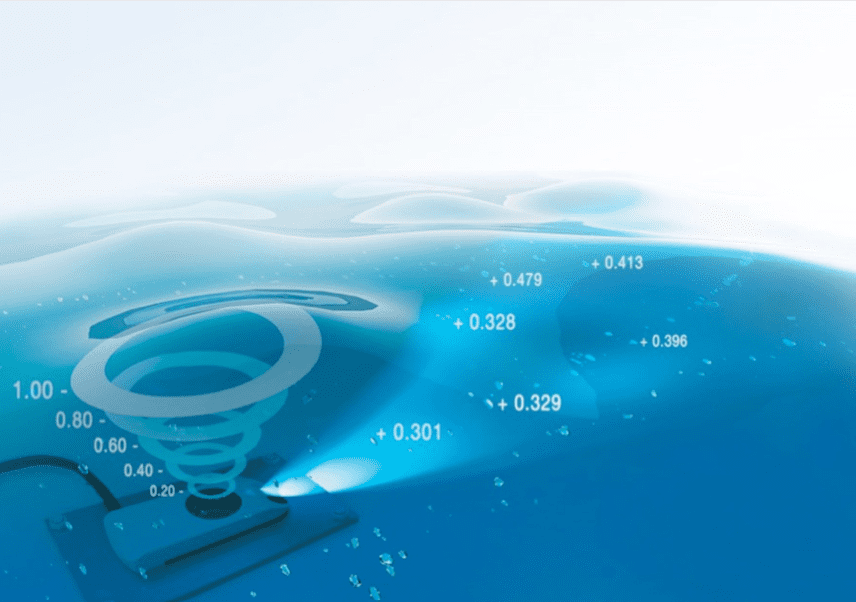

Capteur de hauteur et vitesse ultrasonique Doppler
Capteur de vitesse à Insertion ultrasonique Doppler
Mesure de la vitesse
✅
✅
✅
Mesure de la hauteur
❌
✅
❌
Type de conduite
Conduites pleines
Canaux ouverts ou conduites coulant partiellement
Conduites pleines ou partiellement pleines
Taille de conduite (diamètre)
0,15 à 2,54m
0,15 à 2,54m
0,1 à 2,54m
Installation rapide
Oui
Oui
Non
Compatibilité
Compteur MACE AgriFlo XCi et FloPro XCi
Compteur MACE AgriFlo XCi, FloPro XCi et HVFlo
Compteur MACE AgriFlo XCi, FloPro XCi et HVFlo
Plage de fonctionnement
Jusqu’à 60°C
Jusqu’à 60°C
Jusqu’à 60°C et profondeur minimale de 40mm
Précision de mesure de la vitesse
±1% jusqu’à 3,0 m/s
±1% jusqu’à 3,0 m/s
±1% jusqu’à 3,0 m/s
Dimensions
125mm (L) x 50 mm (H) x 17 mm (P)
125mm (L) x 50mm (H) x 17mm (P)
Axe : 330mm (L) x 20mm (H)Tête : 45mm (L) x 25mm (H)

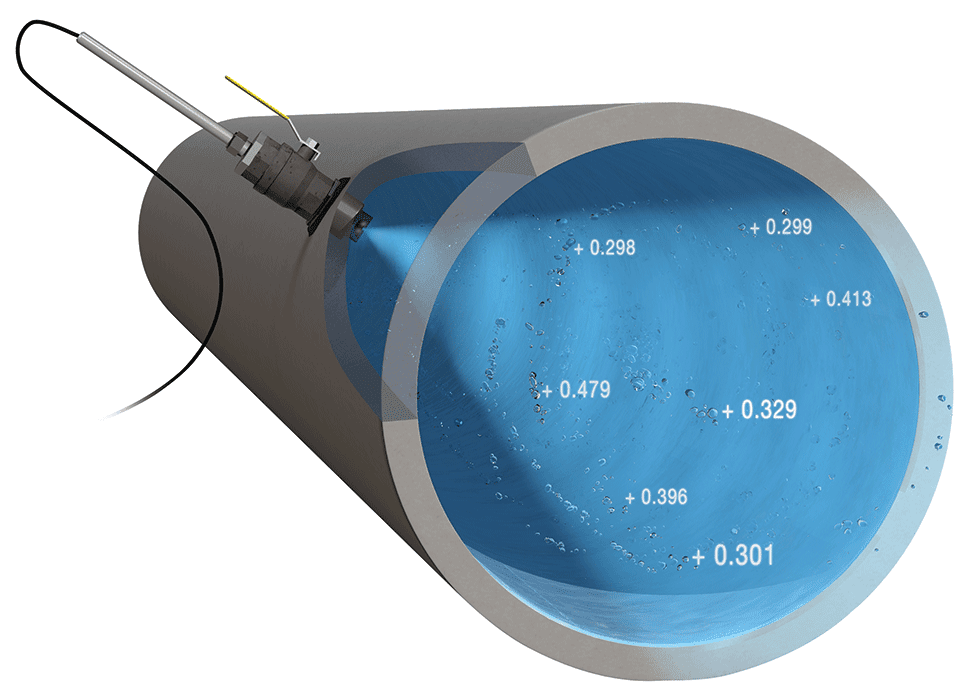

Fonctionnement des capteurs In-Situ :
Un système composé de capteurs Doppler et d’un enregistreur de débit adéquat peut fournir une mine d’informations précieuses pour la gestion de l’eau dans l’agriculture. Par exemple, il peut aider à identifier les moments les plus efficaces pour irriguer, à optimiser l’utilisation de l’eau en fonction des besoins réels des cultures, et à détecter les fuites ou les inefficacités dans les systèmes d’irrigation.
L’utilisation d’enregistreurs de débit dans le secteur agricole représente une composante essentielle de la gestion moderne et efficace des ressources en eau. Face aux défis croissants posés par le changement climatique, la raréfaction des ressources hydriques, et la nécessité d’augmenter la production alimentaire de manière durable, l’optimisation de l’utilisation de l’eau est devenue une priorité absolue pour les agriculteurs et les gestionnaires d’exploitations agricoles à travers le monde. Dans ce contexte, l’adoption des nouvelles technologies, et en particulier des capteurs de vitesse ultrasonique Doppler, représente une solution rentable et avancée pour la surveillance et la gestion agricoles sur le long terme.
Ces technologies ne représentent pas seulement une solution pour répondre aux besoins actuels de surveillance et de gestion précises de l’eau, mais elles offrent également une voie vers une agriculture plus durable et économiquement viable sur le long terme. En fournissant aux agriculteurs les outils nécessaires pour mesurer, analyser et ajuster l’utilisation de l’eau, elles jouent un rôle crucial dans la sécurisation de la production alimentaire mondiale face aux défis environnementaux et socio-économiques actuels et futurs.
