Dans le monde en constante évolution de la surveillance environnementale et industrielle, la précision de la mesure de la conductivité des solutions aqueuses prend une importance capitale.
Historiquement entravés par les défis du bio-encrassement, les capteurs de conductivité nécessitaient des interventions manuelles fréquentes, augmentant ainsi les coûts et diminuant l’efficacité.
Cependant, l’aube d’une nouvelle ère d’innovation promet de révolutionner cette réalité. Grâce à des avancées technologiques significatives, la calibration et la maintenance des capteurs de conductivité sont désormais plus simples, plus précises, et nettement plus économiques. Cet article plonge au cœur de ces innovations, démontrant comment elles transforment les pratiques de surveillance de la qualité de l’eau.

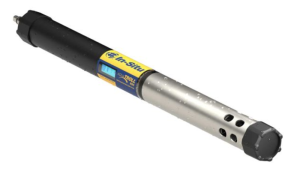

La meilleure manière de réduire les calibrations et combattre le bio-encrassement des capteurs de conductivité réside dans l’utilisation de sondes multi-paramètres équipées de capteurs à face ouverte et de brosses nettoyantes rotatives. Il est essentiel que ces capteurs soient de haute qualité afin d’étendre les intervalles entre les calibrations et offrir une solution plus pratique et plus précise par rapport aux capteurs de conductivité traditionnels.
Indice
- Les fondamentaux des capteurs de conductivité
- Le défi du bio-encrassement
- Vers une gestion avancée du biofouling : évaluer les limites des méthodes classiques
- L’innovation dans la conception des capteurs
- Choisir son capteur de conductivité
- Conclusion
Un capteur de conductivité est un instrument de précision qui repose sur des principes électriques pour déterminer la capacité d’une solution à conduire le courant. Ce dispositif sophistiqué met en œuvre une tension à travers deux électrodes de commande et mesure le courant qui traverse deux électrodes de détection.
Cette interaction est au cœur de la capacité du capteur. Elle évalue la résistance de l’échantillon aqueux en s’appuyant sur la loi d’Ohm, une loi fondamentale en électricité qui stipule que la résistance est égale au quotient de la tension par le courant (Résistance = tension/courant).
À partir de la résistance mesurée, nous pouvons calculer la conductance, qui est l’inverse de la résistance (Conductance = 1/Résistance). La conductivité, un indicateur clé de la concentration ionique dans la solution, est proportionnelle à la conductance. Cette relation peut être quantifiée par une équation mathématique où la conductivité est rendue égale à la conductance multipliée par une constante spécifique au capteur, connue sous le nom de constante de cellule (K-cell).
La constante de la cellule de conductivité, qui équivaut à environ 5,5/cm ±10%, est essentielle pour convertir la conductance en une valeur de conductivité en millisiemens par centimètre (mS/cm). Cette constante, exprimée en centimètres réciproques, dépend intrinsèquement de la géométrie de la cellule conductrice. En d’autres termes, K-cell est calculée en divisant la longueur entre les électrodes par l’aire de contact des électrodes avec la solution (K-cell = longueur/aire). Dans la plupart des applications, la constante de la cellule est calculée (ou validée) automatiquement à chaque utilisation du système, à condition que la méthode de calibration soit correctement suivie.
Il est crucial de comprendre que toute altération de la géométrie des électrodes, comme celle induite par le biofouling, peut significativement fausser les mesures de conductivité. La précision des mesures réalisées par le capteur est directement influencée par cette spécificité géométrique, mettant en lumière l’importance d’une conception et d’une maintenance adéquates pour garantir l’intégrité des données.
Le biofouling, ou l’encrassement biologique, est un défi majeur affectant la précision des capteurs de conductivité. L’accumulation de matières biologiques sur la surface des broches du capteur entraîne une modification du calcul de la conductivité. En effet, cette contamination modifie fondamentalement la géométrie de la cellule du capteur. Si le dépôt sur les broches des capteurs est conducteur, il peut augmenter la surface effective, et inversement, si le dépôt est non conducteur, il peut réduire cette même surface. Dans les deux cas, il est clair que la géométrie du capteur en contact avec l’eau est altérée.
Cette altération n’est pas anodine, elle a un impact direct sur la fiabilité des mesures de conductivité. Les déploiements dans des environnements sujets au biofouling peuvent devenir extrêmement coûteux, car ils exigent des visites de terrain fréquentes pour nettoyer et maintenir les capteurs. Cette nécessité de maintenance régulière pour contrôler le biofouling et assurer la précision des données implique des coûts opérationnels élevés et une utilisation intensive de ressources humaines.
Face à ces enjeux, il devient impératif de repenser la maintenance des capteurs de conductivité.
3- Vers une gestion avancée du biofouling : évaluer les limites des méthodes classiques

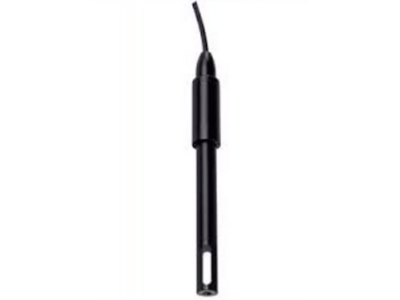

Les capteurs de conductivité traditionnels, avec leurs électrodes souvent encapsulés dans un tube en plastique munis d’une simple ouverture ovale, sont particulièrement vulnérables à l’accumulation de biofouling.
Cette accumulation n’est pas sans conséquences : elle modifie profondément la géométrie de la cellule de mesure, impactant ainsi de manière significative la précision et la fiabilité des mesures de conductivité.
La conception même de ces capteurs, bien que fonctionnelle avec beaucoup de maintenance dans des environnements peu exposés, se révèle être une faiblesse majeure dans les zones sujettes à une forte activité biologique.
En matière de lutte contre le biofouling, les solutions actuelles montrent rapidement leurs limites, surtout quand il s’agit de surveillance continue et de précision des mesures :

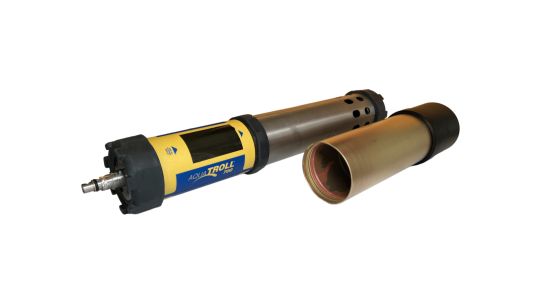

Gardes anti fouling et coupelles de restriction : Si ces dispositifs en titane offrent une certaine protection en filtrant les débris et en facilitant la circulation de l’eau, ils ne parviennent pas à prévenir l’établissement d’écosystèmes artificiels sur les capteurs. Ces derniers peuvent fausser de manière significative les données recueillies.
Composants en cuivre et peinture anti-fouling : L’intégration de cuivre et l’application de peintures anti-fouling servent à décourager la colonisation par les organismes marins. Cependant, ces méthodes ne sont pas parfaites. Elles demandent des réapplications périodiques et ne garantissent pas une protection à long terme, nécessitant ainsi une maintenance constante et coûteuse.
Ces méthodes, malgré leur efficacité partielle, exigent une intervention régulière et ne se prêtent guère à une gestion à distance ou à une surveillance continue. Elles soulignent la nécessité de développer de nouvelles stratégies plus adaptées et moins contraignantes pour faire face au défi du biofouling.
4- L’innovation dans la conception des capteurs
Devant les défis imposés par le biofouling, qui compromet gravement la précision des mesures de conductivité, les pionniers du domaine ont développé des conceptions de capteurs révolutionnaires destinées à révolutionner leur entretien. Des solutions comme les systèmes autonettoyants ou les capteurs à conception ouverte émergent comme des alternatives efficaces pour réduire la fréquence des interventions sur site et minimiser les coûts de maintenance associés.

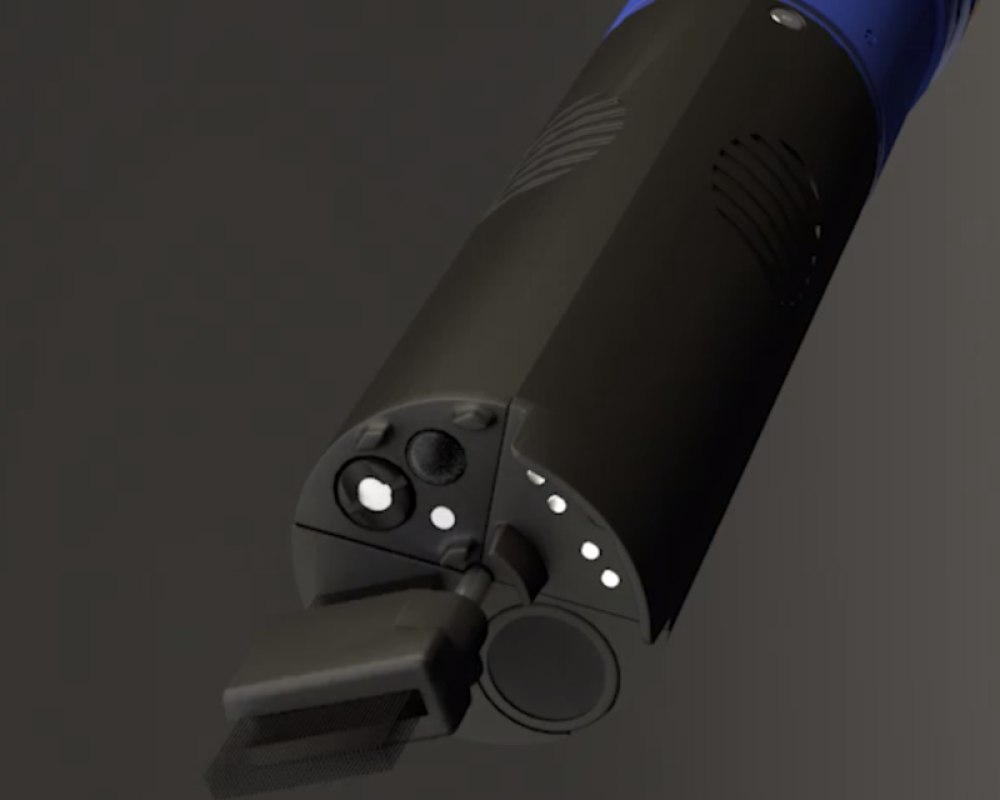

Confrontés au défi constant du bio-encrassement, les développeurs ont conçu les capteurs à face ouverte, une innovation majeure dans le domaine de la mesure de la conductivité. Cette approche révolutionnaire offre un accès direct aux éléments de mesure, facilitant ainsi un nettoyage efficace et régulier des broches. L’importance de cette innovation réside dans sa capacité à préserver la géométrie des cellules de mesure, garantissant par là même l’intégrité et la précision des données recueillies.
La conception ouverte des capteurs permet une interaction directe avec l’environnement aquatique, minimisant les risques d’accumulation de matières biologiques susceptibles d’altérer les mesures. Cette caractéristique est particulièrement cruciale dans des conditions propices au biofouling, où les méthodes traditionnelles se montrent souvent inefficaces.
Les retours d’expérience et les données issues de l’utilisation de capteurs à face ouverte dans des milieux fortement exposés au biofouling démontrent leur efficacité. Même après des périodes prolongées en immersion, ces capteurs maintiennent une performance de mesure constante et fiable, grâce à une exposition directe qui empêche l’accumulation de contaminants.
Ainsi, les capteurs à face ouverte sont une avancée significative dans la lutte contre le bio-encrassement. Leur design innovant non seulement simplifie la maintenance en réduisant la nécessité d’interventions manuelles mais assure également une fiabilité accrue des mesures dans des environnements challengés.
Une solution avancée pour améliorer la performance des capteurs consiste à leur associer des brosses nettoyantes rotatives. Cette technique permet de maintenir la propreté des capteurs, garantissant ainsi des données de haute qualité. Idéales pour une mesure continue, ces brosses compatibles renforcent l’efficacité des capteurs en éliminant activement les dépôts susceptibles d’altérer les mesures. L’adoption de brosses rotatives représente une innovation significative dans la lutte contre le bio-encrassement, en offrant une méthode de nettoyage efficace qui préserve l’intégrité des résultats.
Réduction de la maintenance :
L’avantage majeur des dispositifs équipés de ces brosses est la diminution notable du besoin en entretien manuel. En assurant une propreté constante, ils permettent d’obtenir des lectures fiables et continues, réduisant ainsi la charge de travail liée au nettoyage et optimisant les coûts et les efforts humains.
Amélioration de la précision et de la fiabilité :
En répondant efficacement aux problématiques posées par le biofouling dans certains milieux, ces dispositifs dotés de brosses nettoyantes assurent une propreté permanente des éléments de mesure. Cette caractéristique se traduit par une amélioration notable de la précision et de la fiabilité des données recueillies, même dans des conditions difficiles. Contrairement aux dispositifs traditionnels, qui peuvent subir des altérations significatives en présence de biofouling, cette innovation garantit une stabilité et une fiabilité accrues des mesures dans la durée.
Voici un tableau comparant les capteurs de conductivité classique et les capteurs de conductivité à face ouvertes associés à une brosse de nettoyage rotative :
+++ (nécessite beaucoup de déplacements) + (nécessite peu de déplacements)
Critère
Capteurs de conductivité classiques
Capteurs de conductivité à face ouverte avec brosse nettoyante
Maintenance
+++
+
Coût initial
$
$$
Coût de maintenance
$$
$
Précision des mesures
Peut varier en cas de bioencrassement
Précision constante, même en présence de bioencrassement
Facilité d’utilisation
Simple mais nécessite une surveillance régulière
Utilisation facilitée par l’autonettoyage
Durabilité
+
++
Impact écologique
Ainsi, ce tableau illustre l’efficacité et la rentabilité des capteurs de conductivité à face ouverte équipés de brosses nettoyantes rotatives par rapport aux options classiques, soulignant les avantages significatifs de ces innovations dans la réduction de la maintenance, l’amélioration de la précision des mesures et la diminution de l’impact écologique.
5- Choisir son capteur de conductivité
Choisir un capteur de conductivité de haute qualité est crucial pour obtenir des mesures précises et fiables. Néanmoins, il est tout aussi important de considérer les défis posés par le bio-encrassement et d’adopter des stratégies efficaces pour le contrôler, afin d’assurer une haute précision des données. Des avancées telles que l’adoption de capteurs à face ouverte et l’utilisation de brosses nettoyantes rotatives ont prouvé leur efficacité. De nos jours, certains capteurs de conductivité combinent ces deux technologies, offrant ainsi une solution robuste et fiable.
Le marché actuel des capteurs de conductivité propose une gamme variée de sondes, mais peu intègrent ces innovations dans la gestion du bio-fouling. Nous mettons en avant trois sondes de pointe qui incorporent ces technologies : la sonde multiparamètres EXO 3 de YSI, le leader du marché, capable de mesurer jusqu’à 5 paramètres simultanément, et les sondes multiparamètres de haute précision Aqua Troll 600 et Aqua Troll 800 d’In-situ, mesurant respectivement jusqu’à 4 et 6 paramètres simultanément. Ces solutions offrent une performance exceptionnelle pour la mesure de la conductivité et d’autres paramètres. Les sondes d’In-situ Aqua Troll 600 et Aqua Troll 800 représentent des alternatives tout aussi performantes mais plus accessibles financièrement ce qui fait de ces sondes un choix d’excellence.
Voici un aperçu comparatif des capteurs de conductivité compatibles avec les sondes multiparmètres offertes par YSI et In-situ, mettant en lumière une solution efficace mais plus abordable.
Caractéristique
Capteur de conductivité et température d’In-situ
Capteur de conductivité et température de YSI
Précision
±0.5% de la lecture + 1 μS/cm de 0 à 100,000 μS/cm; ±1.0% de la lecture de 100,000 à 200,000 μS/cm; ±2.0% de la lecture de 200,000 à 350,000 μS/cm
0-100 mS/cm: ±0.5% de la lecture ou 0.001 mS/cm, le plus élevé; 100-200 mS/cm: ±1% de la lecture
Gamme
0 à 350,000 μS/cm
0 à 200 mS/cm
Résolution / Précision
0.1 μS/cm
0.0001 à 0.01 mS/cm (selon la gamme)
Temps de Réponse
T63<1s, T90<3s, T95<5s
T63<2 sec
Unités de Mesure
μS/cm, mS/cm
μS/cm
Température Opérationnelle
-5 à +50°C
-5 à +50°C
Garantie
2 ans
2 ans
Température Stockage
-40 à +65°C
-20 à +80°C
Nous avons mis en lumière l’importance de sélectionner des capteurs de conductivité qui garantissent non seulement une mesure précise grâce à leur haute qualité, mais qui sont également optimisés pour contrer les effets du biofouling. Cette démarche stratégique vise à alléger de manière significative les charges liées à la maintenance et aux interventions sur le terrain nécessaires pour le nettoyage. Par conséquent, la fréquence de calibration, tout aussi cruciale, doit être prise en considération, car un capteur de moindre qualité peut entraîner un surcroît de maintenance et augmenter ces coûts.
Dans cette perspective, les sondes multiparamètres des fabricants YSI et In-Situ se distinguent par leur faible besoin de calibrage pour les capteurs de conductivité et de température, nécessitant seulement une calibration annuelle, même dans des conditions de salissure intense. Ces sondes sont également conçues pour être compatibles avec les systèmes de télémétrie modernes, ce qui permet une collecte de données à distance, optimisant ainsi le temps et les ressources.
De plus, ces sondes se distinguent non seulement par leur besoin limité en calibrations mais aussi par la rapidité et l’efficacité de leur procédure d’étalonnage. Nous aborderons sous peu le protocole de calibration pour les sondes d’In-situ Aquatroll 600 et Aquatroll 800, réputées pour leur excellence et leur coût abordable. Ces sondes d’In-situ intègrent la technologie VuSitu, rendant leur processus de calibration plus simple et améliorant ainsi leur excellence.
Découvrez les deux procédures de calibration possible pour les sondes multiparamètres d’In-situ :
a. Calibration standard avec solutions tampons :
Cette méthode traditionnelle implique l’utilisation de solutions tampons pour calibrer les capteurs avec précision. Les étapes de cette procédure sont illustrées dans l’image jointe, montrant comment effectuer correctement la calibration.
b. Calibration rapide avec Quick Cal :
La méthode Quick Cal permet de calibrer simultanément les capteurs de conductivité, de pH et d’ORP, réduisant significativement le volume de solutions nécessaires. La figure jointe détaille la procédure simplifiée de cette méthode innovante.
Ces approches de calibration représentent non seulement un gain de temps mais aussi une réduction des coûts. Par exemple, l’Aqua Troll 600 requiert seulement 50 mL de solution de calibration — cinq fois moins que d’autres sondes sur le marché. Cette économie est considérable, surtout en comparaison avec les sondes nécessitant des calibrations mensuelles.
La calibration avec les sondes d’In-situ est non seulement économique mais aussi remarquablement simple. La technologie VuSitu, conçue pour être intuitive, permet même aux nouveaux utilisateurs de procéder à des calibrations sans erreurs, garantissant ainsi la fiabilité à long terme des données collectées.
Ainsi, choisir des sondes multiparamètres équipées de capteurs à face ouverte, intégrant des brosses nettoyantes et offrant des procédures de calibration à la fois simples et économiques, représente la stratégie optimale pour des mesures de conductivité fiables, précises et à moindre coût. Cette approche, garantissant la précision des mesures sur le long terme, positionne ces sondes comme des références incontournables dans le domaine du suivi de la qualité de l’eau.
En conclusion, l’essor technologique autour des capteurs de conductivité a inauguré une ère prometteuse, façonnant un nouveau paradigme de surveillance de la qualité de l’eau.
Ce renouveau permet une analyse précise et pérenne, écartant les contraintes et coûts traditionnellement associés à la maintenance manuelle sur le terrain. En intégrant ces sondes multiparamètres avancées, dotées de capteurs à face ouverte et de systèmes de brosses nettoyantes, conjuguées à des procédures de calibration à la fois intuitives et économiques, les acteurs des secteurs environnementaux et industriels se voient offrir l’opportunité de garantir une précision sans faille.
Ce faisant, ils embrassent une optimisation opérationnelle sans précédent et une amélioration notable de la rentabilité. Ces innovations transcendent les défis traditionnels du bio-encrassement, ouvrant la voie à une gestion de l’eau plus efficace, précise et respectueuse de l’environnement.
Ainsi, l’adoption de ces technologies de pointe marque non seulement un progrès significatif dans le domaine de la surveillance de la qualité de l’eau mais symbolise également un engagement vers une opérationnalité plus intelligente et économiquement avantageuse, réaffirmant notre responsabilité collective envers la préservation des ressources aquatiques pour les générations futures.
