Capteurs de turbidité : combattre la linéarité et simplifier la calibration en réduisant les coûts

Dans l’univers du suivi environnemental, où chaque goutte d’eau raconte une histoire, les capteurs de turbidité émergent comme des narrateurs clés, révélant les secrets de la clarté de l’eau – un indicateur vital de la qualité de nos écosystèmes aquatiques.

Cependant, malgré leur rôle indispensable, ces gardiens de la transparence des eaux naviguent à travers un océan de défis, notamment l’écueil de l’étalonnage et le labyrinthe de la maintenance.

Dans cet article, plongez avec moi dans le monde fascinant des capteurs de turbidité. Ensemble, nous allons démêler les nœuds de leur étalonnage et découvrir comment les sondes multiparamètres de pointe bouleversent le paysage du suivi environnemental, marquant le début d’une nouvelle ère de précision, d’efficacité et de durabilité.

Bienvenue dans la révolution des capteurs de turbidité, où la technologie rencontre l’écologie pour une surveillance de l’eau sans précédent.

Traditionnellement, la non-linéarité des mesures issues des capteurs de turbidité engendrait un besoin de calibrations fréquentes et onéreuses en solutions étalon. En choisissant des sondes multiparamètres linéaires et de haute précision, qui nécessitent cinq fois moins de solution étalon par rapport aux modèles standard, vous simplifierez la calibration tout en réduisant les coûts.

Indice

Comprendre les capteurs de turbidité : mesure par atténuation vs. néphélométrie
L’importance de la linéarité des capteurs de turbidité
1. Le défi des capteurs non linéaires
2. Conséquences et solutions
Le casse-tête de l’étalonnage : précision vs. coût
1. Les exigences rigoureuses de l’étalonnage des capteurs standards
2. Le prix à payer pour la précision
La révolution des capteurs de turbidité : précision et maintenance allégée
Maîtrise de la maintenance des capteurs de turbidité dans les sondes multiparamètres
1. Calibration simplifiée du capteur de turbidité
2. Innovation pour la maintenance : la brosse nettoyante rotative
Conclusion

1- Comprendre les capteurs de turbidité : mesure par atténuation vs. néphélométrie

Dans le domaine crucial de la surveillance de la qualité de l’eau, saisir le fonctionnement des capteurs de turbidité et les techniques qu’ils emploient pour détecter les particules en suspension s’avère essentiel. Deux méthodes principales se distinguent, chacune analysant l’interaction entre la lumière et les particules de manière unique.

1.1 La technique de mesure par atténuation

L’atténuation se concentre sur la réduction de l’intensité d’un faisceau lumineux lorsqu’il traverse un échantillon d’eau trouble. Les particules présentes dans l’eau absorbent ou diffusent la lumière, ce qui diminue son intensité lorsqu’elle atteint le récepteur.

Ce phénomène est proportionnel à la surface cumulée des particules et varie selon leur nombre et leur nature (taille et forme). Ainsi, si la taille et la forme des particules sont constantes, l’atténuation reflète directement la concentration volumique des particules. Lorsque mesurée conformément aux normes, cette atténuation s’exprime en Unités d’Atténuation de la Formazine (FAU).

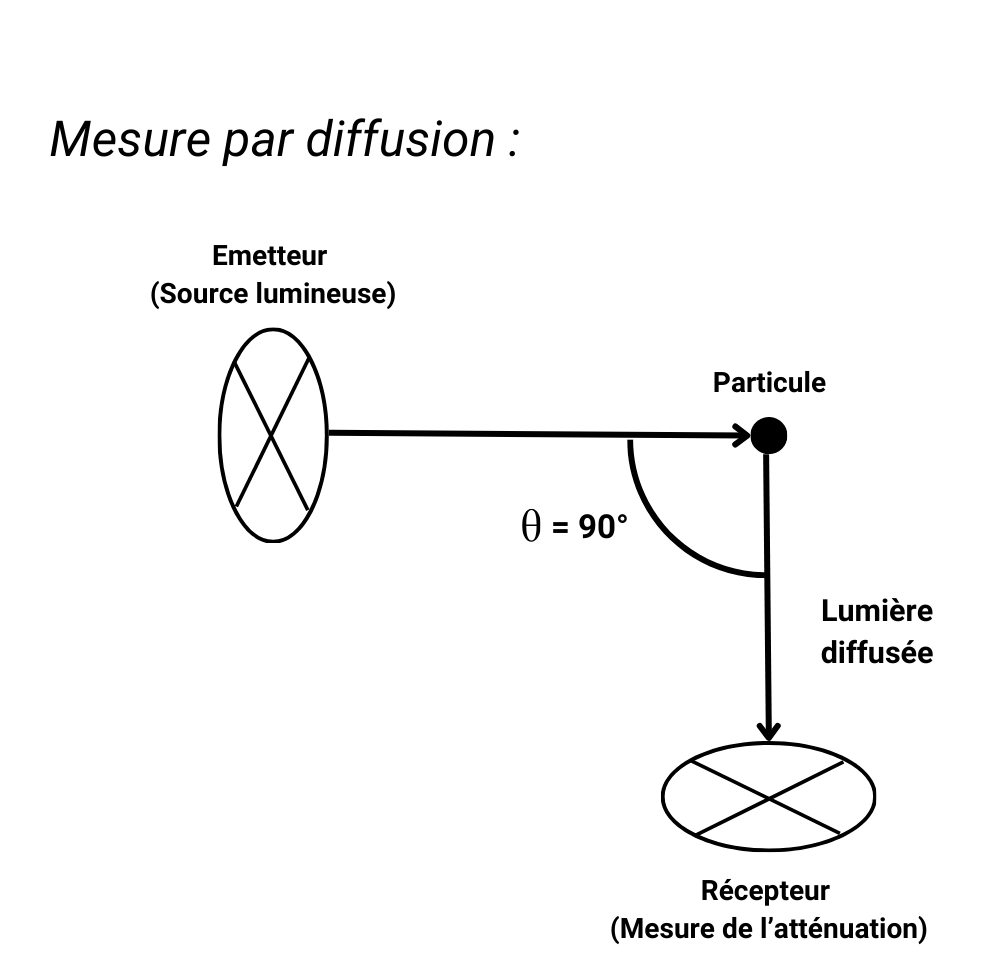

1.2 La technique de mesure par diffusion (Néphélométrie)

La néphélométrie, qui est la technique la plus utilisée dans les capteurs de turbidité du marché, se base sur la mesure de la lumière diffusée par les particules en suspension, exprimée en Unités Néphélométriques de Formazine (FNU). Plutôt que d’évaluer la lumière passant directement à travers l’échantillon, cette méthode se concentre sur la lumière renvoyée dans une direction faisant un angle avec le faisceau initial, souvent à 90 degrés. Le principe est simple : plus l’eau contient de particules, plus la quantité de lumière diffusée est importante. Cette technique excelle dans les mesures d’eaux de faible à moyenne turbidité. Pour s’adapter aux eaux très turbides, des capteurs additionnels, orientés sous différents angles, permettent de conserver une mesure précise, même lorsque la concentration particulaire est élevée.

Pour des mesures exactes, il est crucial que ces capteurs soient correctement calibrés, en tenant compte de la sensibilité de la méthode à la taille et à la nature des particules en suspension.

1.3 Comparaison entre atténuation et diffusion

Malgré leurs approches distinctes, les deux méthodes sont influencées par la taille, la forme, et la nature des particules. Il est possible de calibrer les capteurs pour que, quelle que soit la technique utilisée, les mesures soient proportionnelles aux concentrations de particules. Cette standardisation assure l’exactitude des résultats, permettant ainsi une évaluation précise de la turbidité par différents types de capteurs.

La compréhension approfondie de ces techniques permet aux professionnels de l’eau de sélectionner le capteur le plus adapté à leurs besoins spécifiques, garantissant la fiabilité des données recueillies et l’efficacité du processus d’étalonnage.

2- L’importance de la linéarité des capteurs de turbidité

La linéarité est un concept essentiel dans le domaine des mesures environnementales, en particulier lorsqu’il s’agit de capteurs de turbidité. Un capteur linéaire est celui dont le signal de sortie augmente proportionnellement avec l’augmentation de la turbidité mesurée. Cette relation directe permet aux professionnels de prévoir avec précision la turbidité de l’eau à partir du signal du capteur.

2.1 Le défi des capteurs non linéaires

Historiquement, les capteurs de turbidité ont lutté avec un problème de linéarité sur une large gamme de mesures. Au lieu d’une belle ligne droite sur un graphique signal-turbidité, ces capteurs présentent souvent une courbe significative dans leur réponse. Cette non-linéarité rend l’étalonnage difficile, car un ajustement précis ne peut être fait que dans un étroit intervalle de mesure. En dehors de cet intervalle, les données deviennent imprécises, ce qui limite la confiance dans les décisions prises à partir de ces mesures.

Pour illustrer, considérons un capteur typique dont le signal ne suit pas une augmentation linéaire avec la concentration en particules. Aux faibles niveaux de turbidité, le capteur peut sembler fonctionner correctement. Cependant, à mesure que la turbidité augmente, le signal ne suit pas le rythme – il s’aplatit ou même diminue, indiquant de manière incorrecte que la turbidité est moins élevée qu’elle ne l’est en réalité.

2.2 Conséquences et solutions

Cette absence de linéarité peut conduire à des erreurs considérables dans les données collectées, ce qui est inacceptable dans des applications critiques telles que le traitement de l’eau potable ou le contrôle des rejets industriels.

Pour remédier à ce problème, de nouveaux capteurs avec une meilleure linéarité sur une gamme plus étendue ont été développés. Ces capteurs de pointe offrent des données de haute qualité et réduisent le besoin d’étalonnages fréquents et coûteux, rendant la surveillance de la turbidité à la fois plus fiable et plus économique.

3- Le casse-tête de l’étalonnage : précision vs. coût

3.1 Les exigences rigoureuses de l’étalonnage des capteurs standards

L’étalonnage est un processus essentiel pour assurer la précision des capteurs de turbidité, mais lorsque ces capteurs affichent une non-linéarité significative, les exigences de calibration peuvent devenir rigoureuses. Pour travailler sur l’ensemble de la gamme de turbidité, il est souvent nécessaire d’utiliser plusieurs standards différents. Cela signifie qu’un capteur non linéaire peut nécessiter des points de calibration à 500, 2000, et même à 4000 NTU pour garantir que la gamme entière soit couverte. Cette multiplicité de points de calibration n’est pas seulement une question de temps et d’effort – elle a aussi des implications financières importantes.

3.2 Le prix à payer pour la précision

Les solutions de calibration de turbidité ne sont pas bon marché, et leur coût s’accumule rapidement, surtout lorsque plusieurs points de calibration sont requis pour des capteurs standards. Lorsqu’on considère l’étalonnage sur toute la gamme de mesure, l’achat de standards de turbidité nécessaires à ces multiples points peut entraîner des coûts substantiels. C’est un fardeau financier non négligeable pour les opérations de surveillance de la qualité de l’eau, en particulier pour les projets à grande échelle ou ceux qui requièrent des mesures fréquentes.

En résumé, les capteurs de turbidité standards exigent un investissement considérable en termes d’étalonnage, tant en termes de ressources qu’en termes financiers. Cette réalité impose aux professionnels de l’eau de trouver un équilibre entre la nécessité d’obtenir des données précises et le coût souvent élevé des solutions de calibration.

C’est pourquoi des solutions innovantes qui combinent technologie avancée, rapidité d’exécution et rentabilité commencent à émerger. Ces nouvelles approches promettent de réduire significativement le fardeau de l’étalonnage tout en améliorant la précision des données. Dans la section suivante, nous explorerons comment ces technologies transforment l’étalonnage des capteurs de turbidité, ouvrant la voie à des pratiques plus efficaces et économiquement viables.

4- La révolution des capteurs de turbidité : précision et maintenance allégée

Le paysage des capteurs de turbidité est marqué par un dynamisme technologique continu, avec des progrès qui font avancer le champ des mesures environnementales. Des instruments novateurs, conçus pour s’intégrer aux systèmes de sondes multiparamètres de pointe tels que l’EXO 1 de YSI et l’Aquatroll 600 d’In-situ, repoussent les limites de ce qui est possible en termes de précision et de facilité d’exploitation.

YSI, un acteur dominant sur le marché, offre l’EXO 1, un capteur de pointe qui définit de nouveaux standards en matière de mesure précise et rapide, tout en minimisant la nécessité d’une maintenance fréquente. Capable de surveiller simultanément jusqu’à quatre paramètres, dont la turbidité, l’EXO 1 se distingue par sa performance exceptionnelle.

Parallèlement, In-Situ se distingue avec l’Aquatroll 600, un appareil qui combine avec brio la performance à un coût accessible. Tout comme l’EXO 1, l’Aquatroll 600 peut mesurer simultanément quatre paramètres essentiels, offrant une solution plus que complète pour le suivi précis des indicateurs clés de la qualité de l’eau à un prix abordable.

Voici une analyse comparative entre les capteurs de turbidité offerts par In-Situ et YSI, soulignant leurs attributs distinctifs pour démontrer leur exactitude et leur constance :

Caractéristique	Capteur de turbidité d’In-situ	Capteur de turbidité de YSI
Précision	±2% de la lecture ou ±0,5 NTU, FNU, la valeur la plus élevée étant retenue.	0.3 FNU ou ±3% de la mesure, (0 à 999 FNU) ±5% de la mesure (1000 à 4000 FNU)
Gamme	0 – 4,000 NTU 0 – 1,500 mg/L	0 à 4000 FNU
Résolution / Précision	0.01 NTU (0 – 1,000); 0.1 NTU (1,000 – 4,000) 0.1 mg/L	0.01 FNU à 0.1 FNU
Temps de Réponse	T63<1s, T90<1s, T95<1s	T63<2 sec
Unités de Mesure	NTU, FNU ppt, mg/L	NTU, FNU
Température Opérationnelle	-5 à +50°C	-5 à +50°C
Garantie	2 ans	2 ans
Température Stockage	-40 à +65°C	-20 à +80°C

Nous allons voir comment ces capteurs élèvent la barre de la précision et de la facilité d’entretien à un niveau supérieur.

4.1 L’innovation au cœur de la linéarité

Faisant suite aux défis soulignés dans les parties précédentes, les capteurs de turbidité intégrés aux sondes multiparamètres marquent un tournant décisif. Contrairement aux capteurs standards, ces dispositifs innovants ne se contentent pas de respecter les normes : ils les surpassent grâce à une linéarité sans précédent sur toute leur gamme de mesure. Cette avancée majeure signifie que les données collectées restent d’une précision inébranlable, réduisant ainsi la fréquence des calibrations nécessaires. Les professionnels peuvent désormais compter sur des mesures fiables même avec des variations élevées de turbidité, ce qui diminue considérablement l’incertitude et la maintenance régulière autrefois requise par les capteurs standards.

4.2 L’économie de calibration avec les sondes multiparamètres

Les capteurs de turbidité de pointe, comme ceux intégrés dans l’Aquatroll 600, révolutionnent la calibration en réduisant drastiquement sa fréquence et les volumes de réactifs nécessaires. Alors qu’un capteur standard requiert souvent jusqu’à 250 millilitres de solution par point de calibration, l’Aquatroll 600 parvient à couvrir l’intégralité de sa plage de mesure avec seulement 25 millilitres. Cet avantage remarquable traduit une diminution significative des coûts et du temps consacré à l’entretien, avec une seule solution étalon pour toute la gamme.

La diminution de la quantité de solution nécessaire et la réduction de la fréquence des calibrations font des sondes multiparamètres un choix stratégique pour alléger la maintenance, économiser du temps précieux et réduire les dépenses. Bien que l’investissement initial dans ces sondes soit plus élevé, l’amortissement est rapide, rendant l’option plus rentable après seulement quelques mois d’utilisation. C’est un investissement judicieux, qui promet des bénéfices durables en termes de gestion et de suivi de la qualité de l’eau.

4.3 Tableau comparatif des capteurs pour mesurer la turbidité

Caractéristique	Capteurs de turbidité standard	Sondes multiparamètres avec capteur de turbidité
Volume de solution de calibration	~250 mL par point	~25 mL pour toute la gamme
Faible fréquence de calibration	❌	✅
Linéarité	❌	✅
Coût d’achat	$	$$$
Maintenance importante	✅	❌
Coût de maintenance	$$$	$
Précision	+	++
Main d’oeuvre requise	✅	❌
Possibilité de mesurer d’autres paramètres	❌	✅

À la lumière de ces comparaisons, les capteurs de turbidité intégrés dans les systèmes multiparamètres ne se contentent pas d’offrir une précision accrue et une maintenance réduite ; ils transforment également la manière dont les mesures environnementales sont effectuées. La linéarité améliorée, les économies en calibration et la multifonctionnalité positionnent des systèmes comme l’Aquatroll 600 en tête de liste pour les professionnels cherchant à optimiser la gestion de la qualité de l’eau.

5- Maîtrise de la maintenance des capteurs de turbidité dans les sondes multiparamètres

La quête de précision et d’efficacité en matière de surveillance de l’eau nous a amenés à adopter les sondes multiparamètres, comme l’Aquatroll 600, qui se distinguent par leur facilité de calibration. Ces instruments avancés réduisent non seulement le volume et la fréquence des solutions de calibration nécessaires mais rationalisent aussi l’entretien sans compromettre la précision des mesures. Cette partie explorera le processus de calibration étape par étape, soulignant l’ingéniosité et l’économie des systèmes tels que l’Aquatroll 600.

5.1 Calibration simplifiée du capteur de turbidité

L’Aquatroll 600 est reconnu pour sa précision exceptionnelle dans les mesures de turbidité, un attribut qui dépend grandement de la qualité de la calibration. Pour effectuer cette dernière, un ensemble d’outils spécifiques est nécessaire, notamment :

Des solutions étalons de turbidité spécifiques d’In-situ ou de formazine.
TROLL Com Sans Fil pour se connecter sans effort à l’Aqua TROLL 600.
Un appareil mobile muni de Bluetooth pour exécuter l’application de calibration.

La méthode de calibration standard avec des solutions tampons est une procédure éprouvée pour garantir des lectures précises. Voici un schéma présentant les différentes étapes :

Le schéma des étapes de calibration, que nous présenterons en détail, illustre la facilité avec laquelle les utilisateurs peuvent naviguer dans le processus d’étalonnage, des préparatifs initiaux à la validation des résultats. L’application VuSitu, en particulier, a été développée pour être aussi conviviale que possible, permettant même aux novices de réaliser des calibrations sans faute.

Ce n’est pas seulement une question d’économie de solutions étalon, c’est également une démarche éco-responsable qui réduit les déchets chimiques et minimise l’impact environnemental de la surveillance de l’eau. L’Aquatroll 600 exemplifie parfaitement comment une technologie avancée peut être à la fois bénéfique pour l’utilisateur et pour l’environnement.

5.2 Innovation pour la maintenance : la brosse nettoyante rotative

L’innovation de l’Aquatroll 600 ne se limite pas à sa facilité de calibration ; elle s’étend également à l’entretien des capteurs grâce à l’intégration de brosses nettoyantes rotatives. Cette caractéristique améliore significativement la performance des capteurs en maintenant leur surface propre, essentielle pour des mesures de qualité constante.Ainsi l’intégration d’une brosse nettoyante permet de :

Réduire la maintenance : L’un des bénéfices principaux de ces brosses est la réduction drastique du besoin en maintenance manuelle. En éliminant les dépôts et le biofouling qui peuvent fausser les lectures, ces brosses permettent des mesures fiables et continues, minimisant ainsi le temps et les coûts associés au nettoyage des capteurs.

Améliorer la précision et la fiabilité : Les brosses nettoyantes rotatives répondent efficacement au défi posé par le bio-encrassement, garantissant une propreté constante des capteurs. Cette propreté assure une précision et une fiabilité améliorées des données, même dans des environnements exigeants. Contrairement aux capteurs traditionnels susceptibles de dégradation en présence de biofouling, l’Aquatroll 600 avec sa brosse nettoyante préserve l’intégrité et la stabilité des mesures sur le long terme.

Cette intégration d’une brosse nettoyante rotative illustre l’engagement d’In-Situ à fournir des solutions pratiques et performantes pour le suivi environnemental, en offrant une méthode de nettoyage automatique qui optimise la fiabilité des données sans compromettre la facilité d’utilisation

Il est donc évident que les sondes multiparamètres, comme l’Aquatroll 600, représentent des solutions idéales pour une mesure de la turbidité à la fois efficace et fiable. Elles contribuent avant tout à minimiser les coûts associés à la maintenance, tant pour la calibration que pour le nettoyage.

De plus, elles participent à la réduction de l’impact environnemental en limitant l’utilisation de solutions chimiques et en diminuant la nécessité de déplacements.

6- Conclusion

En conclusion, il est clair que nous avons franchi le seuil d’une nouvelle ère dans la calibration et la maintenance des capteurs de turbidité. Les sondes multiparamètres de haute qualité ne se contentent pas de révolutionner la surveillance environnementale par une précision inégalée ; elles transforment également cette quête scientifique en une aventure plus économique. C’est une victoire partagée entre les consultants environnementaux et les parties prenantes, signant un progrès significatif vers une gestion environnementale durable et rentable.

En adoptant ces innovations, nous déverrouillons le véritable potentiel de nos efforts de suivi. Nous ne nous limitons plus à collecter une plus grande quantité de données ; nous visons désormais des données de meilleure qualité, le tout en gardant un œil vigilant sur nos dépenses. Cette évolution promet non seulement de sauvegarder la santé de nos écosystèmes aquatiques mais aussi de veiller sur la santé économique de nos projets.

Ainsi, en tournant les pages de cette nouvelle ère de la surveillance de la turbidité, nous écrivons ensemble les chapitres d’un avenir où technologie avancée et conscience écologique s’entremêlent pour le bien de notre planète.
