Infiltromètre à double anneau de type Müntz à charge variable – Facile à mettre en oeuvre

– Que mesure t-on ? –

La vitesse d’infiltration de l’eau dans le sol : L’infiltromètre à double-anneau est un instrument simple utilisé pour déterminer la capacité d’infiltration de l’eau dans le sol.
La capacité d’infiltration est définie comme la quantité d’eau, par surface et unité de temps, qui pénètre dans le sol. Cette capacité peut être calculée sur la base des résultats des mesures et par la Loi de Darcy.

– Le principe –

L’infiltromètre à double-anneau est un instrument clé pour déterminer la capacité d’infiltration de l’eau dans le sol, crucial pour les projets d’irrigation et de drainage, l’étude du drainage, l’effet du travail du sol, et la détermination de l’intensité des précipitations artificielles. Il est également utilisé pour étudier la perméabilité du sol, piloter l’irrigation et évaluer la praticabilité des terrains de sports.

La durée des mesures effectuées avec l’infiltromètre à double-anneau est étroitement liée à la structure et à la texture du sol analysé. Par exemple, la mesure de la vitesse d’infiltration de l’eau dans un sol sableux est nettement plus rapide, nécessitant seulement quelques minutes à une dizaine de minutes, comparativement à un sol argileux où la même mesure peut durer de quelques heures à plusieurs jours.

De même, une mesure d’infiltration sur un sol aéré, tel qu’un sol labouré, se réalise beaucoup plus rapidement que sur un sol compact de texture similaire. Ces différences soulignent l’importance de prendre en compte les caractéristiques spécifiques du sol lors de l’utilisation de l’infiltromètre pour obtenir des résultats précis et fiables.

– Infiltromètre à double-anneau de type Müntz à charge variable –

Cette méthode Müntz permet de mesurer facilement la vitesse d’infiltration de l’eau à la surface du sol. L’appareil, constitué d’une seule pièce, est facile à transporter et à installer. Il est doté de triples anneaux pour obtenir une moyenne représentative des mesures d’infiltration, particulièrement dans les horizons superficiels du sol, et est idéal pour les recommandations d’irrigation gravitaire, garantissant une grande précision des résultats.

– Composition du Set –

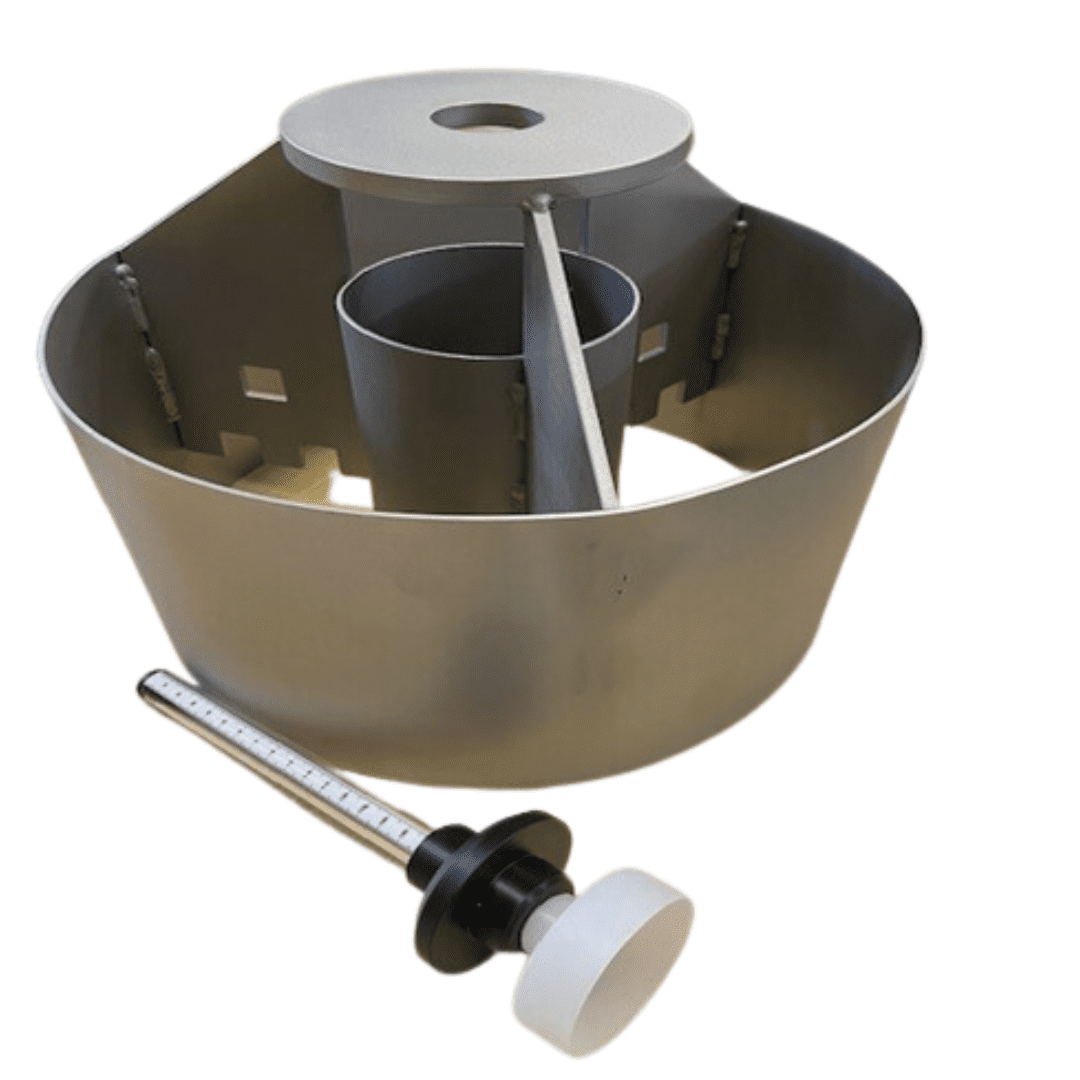

Le set comprend un infiltromètre double-anneau avec des diamètres intérieurs de 11 et 32 cm pour les anneaux de mesure et de garde, un flotteur avec tige graduée ou une colonne graduée, ainsi qu’un guide pour le flotteur ou la colonne. Un marteau anti-rebond et un chronomètre peuvent être fournis sur demande, complétant l’équipement pour une utilisation optimale.

– Mesurer l’infiltrabilité d’un sol en surface –

L’infiltromètre double-anneau est un appareil simple, destiné à déterminer la vitesse d’infiltration de l’eau sans les sols.
Cet appareil permet de mesurer la perméabilité d’un sol dans sa composante verticale. L’eau infiltrée verticalement se répand normalement normalement en bulbe – c’est à dire vers les côtés. Le système de double anneau permet d’éviter les écoulements latéraux, l’anneau de garde externe servant de séparation.

Le flux dans l’anneau central est donc vertical grâce à l’anneau externe. L’écoulement de l’eau dans l’anneau extérieur, dit « de garde », présente l’intérêt suivant : plus l’eau va pénétrer en profondeur dans le sol et plus la zone d’infiltration sera large à cause des forces de capillarité. L’eau pénétrant dans le sol à partir de l’anneau central n’est pas affectée par cette circulation latérale. L’infiltromètre est utilisable en surface, pour des sols dits « standards » (perméabilité de 10-5 cm.s-1 à 10-2 cm.s-1).

– Applications –

L’infiltromètre est essentiel pour évaluer la capacité d’infiltration dans divers contextes, comme les installations d’irrigation, l’étude de la perméabilité du sol, l’irrigation et la praticabilité des terrains de sports. Son utilisation est cruciale pour comprendre et gérer efficacement l’eau dans différents environnements.

– Ses avantages –

L’appareil offre une précision accrue grâce à ses triples anneaux, permettant des mesures d’infiltration dans les couches superficielles du sol et s’avérant parfait pour les recommandations d’irrigation gravitaire. Sa conception à charge constante garantit une grande précision dans les résultats obtenus.

– Obtention des résultats –

La durée de la mesure dépend de la structure et de la texture du sol. Par exemple, une mesure sur un sol sableux est plus rapide (quelques minutes) comparée à un sol argileux (pouvant prendre plusieurs heures ou jours). De même, un sol aéré (labouré) permet une infiltration plus rapide qu’un sol compact, à texture similaire.
