Dans le monde complexe de la surveillance environnementale, la précision est primordiale. Les capteurs de pH sont le pivot de l’évaluation de la qualité de l’eau, mais ils sont accompagnés d’une restriction notable : la nécessité d’un réétalonnage régulier. Mais est-ce bien le cas ? Nous allons nous pencher sur l’anatomie des capteurs de pH, démystifier certains mythes de longue date et présenter un nouveau paradigme plus efficace pour leur maintenance et leur étalonnage sur le terrain.
Optimisez la maintenance de vos capteurs de pH avec les sondes multiparamètres avancées, prolongeant la période de recalibration jusqu’à 12 semaines et simplifiant la gestion sur le terrain.
Indice
- Comprendre les capteurs de pH
- Le dilemme de l’étalonnage des capteurs de pH
- Innovations en matière de surveillance du pH : Briser les mythes
- Stratégies rentables pour le déploiement des capteurs de pH
- Les capteurs de pH dans les sondes multiparamètres
- Conclusion
Les capteurs de pH sont des instruments incontournables dans l’évaluation de la qualité de l’eau, servant à mesurer l’acidité ou la basicité d’une solution avec précision. Leur fonctionnement repose sur la détection fine de l’activité des ions hydrogène – les acteurs clés du pH.
Ces outils de mesure s’avèrent indispensables dans des secteurs aussi variés que le traitement de l’eau, l’agriculture et la recherche scientifique. L’exactitude de leurs lectures influence directement les décisions et les actions dans ces domaines critiques.
Un dispositif de mesure de pH se compose essentiellement de deux électrodes distinctes : l’électrode de pH, qui mesure le potentiel électrique, et l’électrode de référence, souvent fabriquée en argent et plongée dans une solution saturée de chlorure d’argent. Cette dernière joue un rôle central dans le maintien d’un potentiel électrique stable, nécessaire à l’obtention de mesures fiables.
Le potentiel mesuré entre ces deux électrodes varie avec la concentration des ions hydrogène. C’est une relation directe : plus la concentration en ions est élevée, plus le potentiel est grand, traduisant un pH plus bas, et inversement pour un pH élevé. Cette relation est intimement liée à la définition mathématique du pH, qui est l’opposé du logarithme de la concentration ions hydrogène.
L’ingéniosité du capteur de pH réside dans sa capacité à convertir ce potentiel électrique en une lecture précise du pH. C’est à travers la membrane en verre du capteur que se produit cette conversion, où chaque variation de potentiel se traduit par un changement correspondant sur l’échelle de pH.
L’expertise scientifique et technique incarnée dans ces capteurs est le fondement sur lequel repose l’exactitude de nos analyses environnementales, nous permettant d’agir avec assurance pour la préservation de nos écosystèmes aquatiques.
Pendant des années, le protocole standard exigeait que les capteurs de pH soient recalibrés toutes les deux semaines. Le raisonnement était simple : la jonction de référence du capteur facilite le mouvement des ions, créant ainsi un potentiel électrique. Cette source d’ions étant limitée, elle s’épuise au fil du temps, ce qui peut entraîner des lectures inexactes, un phénomène connu sous le nom de dérive du capteur.
Dans la pratique, cela signifiait que les spécialistes de l’environnement s’aventuraient régulièrement sur le terrain, ce qui entraînait des dépenses importantes en termes de main-d’œuvre et de déplacements. Chaque déplacement, chaque étalonnage, chaque contrôle de maintenance s’additionnait, gonflant considérablement le coût des projets de surveillance.
Cependant, de récentes avancées dans la conception des capteurs remettent en question cette croyance. Il s’avère que tous les capteurs de pH ne sont pas créés égaux. Les capteurs de haute qualité font désormais preuve d’une capacité impressionnante à maintenir leur stabilité sur des périodes prolongées, bien au-delà de la période traditionnelle d’une à deux semaines.
Ces capteurs utilisent des jonctions de référence avancées qui gèrent efficacement le flux d’ions et empêchent l’épuisement rapide de la solution de référence. Cette avancée technologique signifie que les déplacements autrefois fréquents vers des sites de surveillance éloignés ne sont plus une obligation.
Dans le domaine du suivi environnemental, le déploiement de capteurs de pH adéquats est crucial. Face à cette nécessité, le choix entre des sondes pH classiques et des sondes multiparamètres peut influencer de manière significative la gestion des coûts et des opérations sur le long terme. Pour illustrer ce propos, considérons le tableau comparatif suivant :
Critères
Sonde pH classique
Sonde multiparamètres avec capteur pH
Coût d’acquisition
$
$$$
Coût de déplacements sur le terrain
$$$
$
Coût de main d’œuvre nécessaire
$$$
$
Temps de maintenance
Élevé
Faible
Réception des données
❌
✅
Mesure de paramètres multiples
❌
✅
Ce tableau met en évidence que, bien que l’investissement initial dans une sonde multiparamètre puisse être plus important, les bénéfices à long terme sont indéniables. Avec moins de déplacements nécessaires pour la maintenance et une main-d’œuvre réduite, les économies de temps et de coûts opérationnels sont considérables.
Les sondes multiparamètres offrent également l’avantage de la transmission des données à distance, ce qui permet un suivi continu sans nécessiter de présence sur le site, une avancée majeure pour la gestion et la surveillance des environnements aquatiques. De plus, la capacité à mesurer plusieurs paramètres simultanément enrichit l’analyse et la compréhension des conditions environnementales.
Ces facteurs, lorsqu’ils sont pris en compte dans le cadre d’une stratégie de surveillance à long terme, positionnent les sondes multiparamètres comme un choix judicieux pour les professionnels de l’environnement soucieux de leur efficacité et de la réduction des coûts.
5- Les capteurs de pH dans les sondes multiparamètres
La sélection judicieuse d’un capteur de pH de haute qualité est essentielle pour garantir des mesures précises et fiables, tout particulièrement lorsqu’il est intégré dans une sonde multiparamètres. Cette combinaison n’est pas seulement une question de diminution de la fréquence des calibrages, mais un engagement envers la cohérence et la précision des données à long terme. En effet, choisir un système multiparamètres avec un capteur de pH adéquat, c’est opter pour des avantages significatifs : réaliser des économies considérables en matière de maintenance, de déplacements et de gestion du temps, tout en assurant la fiabilité des données sur de longues périodes.
Le marché propose une variété de capteurs de pH compatibles avec des sondes multiparamètres, soulignant l’importance de sélectionner un composant de haute qualité pour vos mesures environnementales. YSI et In-Situ se distinguent par leurs offres, avec des capteurs conçus pour une intégration parfaite et une performance exceptionnelle, même dans les conditions les plus exigeantes.
YSI, leader du marché, propose le capteur 599705, capable de mesurer à la fois le pH et le potentiel d’oxydo-réduction (ORP), et compatible avec la sonde EXO 1. Cet appareil représente un investissement pour ceux qui recherchent la précision sans compromis. D’autre part, pour une option plus abordable sans sacrifier la qualité, le capteur pH d’In-Situ est une excellente alternative. Compatible avec la sonde multiparamètres Aquatroll 600, ce capteur offre une solution de mesure fiable du pH et de l’ORP.
Voici un tableau comparatif des capteurs pH et ORP proposés par In-Situ et YSI, mettant en avant leurs caractéristiques pour vous aider dans votre choix :
Paramètre
Capteur pH et ORP In-Situ
Capteur pH et ORP YSI
Précision
pH: ±0.1 unité ou mieux / ORP: ±5 mV
pH: ±0.1 unités dans ±10°C de la temp de calib; ±0.2 unités sur toute la plage de temp; ORP: ±20 mV
Plage de Mesure
pH: 0-14 unités / ORP: ±1,400 mV
pH: 0-14 unités / ORP: -999 à 999 mV
Résolution / Précision
pH: 0.01 / ORP: 0.1 mV
pH: 0.01 / ORP: 0.1 mV
Temps de Réponse
T63<3s, T90<15s, T95<30s
T63<5s
Unités de Mesure
pH: unités pH, mV / ORP: mV
pH: unités pH / ORP: mV
Garantie
2 ans
2 ans
Prix / Coût
$
$$
Lors du choix d’une sonde et d’un capteur, il est crucial de prendre en considération non seulement la qualité du capteur et sa compatibilité avec la sonde, mais aussi vos besoins spécifiques, les conditions prévues d’utilisation, et votre budget. L’équilibre entre le coût initial et les performances à long terme doit guider votre décision pour assurer une surveillance environnementale efficace et économique.
Après avoir sélectionné le capteur de pH idéal pour une intégration dans une sonde multiparamètres, la prochaine étape essentielle est la calibration efficace de ce capteur. Cette étape assure la précision des données recueillies, une préoccupation majeure pour tout professionnel en monitoring environnemental. Dans le cadre de la sonde Aquatroll 600, connue pour sa haute qualité et son accessibilité financière, le processus de calibration prend une dimension nouvelle grâce à la technologie intuitive VuSitu.
Matériel requis pour la calibration :
Solutions étalon de calibration pour pH, typiquement comprenant entre 1 à 3 solutions tampons.
Un appareil mobile équipé de Bluetooth pour se connecter à l’application de calibration.
Il existe deux méthodes distinctes pour calibrer les capteurs pH dans la sonde multiparamètres :
a. Calibration standard avec solutions tampons :
Cette méthode traditionnelle nécessite l’utilisation de solutions tampons spécifiques pour obtenir des mesures précises et fiables. Les images fournies illustrent les étapes à suivre pour une calibration réussie à l’aide de solutions tampons.
b. Calibration rapide avec la solution Quick Cal :
La solution Quick Cal permet de calibrer les capteurs de conductivité, de pH et d’ORP simultanément. Cette méthode est rapide et réduit la quantité de solutions nécessaires. Les étapes pour cette méthode de calibration sont détaillées dans l’image ci-dessous.
Ces méthodes de calibration sont conçues pour assurer une procédure efficace et fiable. La sonde Aquatroll 600, en particulier, se distingue par sa facilité de calibration des capteurs de pH. Avec une fréquence de calibration recommandée de 10 à 12 semaines, elle se place loin devant les capteurs classiques qui nécessitent un réajustement toutes les 2 à 3 semaines. Cette amélioration de la fréquence de calibration est bénéfique tant sur le plan de l’efficacité opérationnelle que des coûts.
Un autre avantage notable de la sonde Aquatroll 600 réside dans la faible quantité de solution étalon nécessaire pour une calibration – environ 50 mL seulement. Cela contraste fortement avec les méthodes traditionnelles qui peuvent consommer jusqu’à 250 mL de solution pour un seul étalonnage. Cette optimisation dans l’utilisation des solutions étalon des solutions étalon ne se traduit pas uniquement par des économies directes, mais réduit également l’impact environnemental associé à la production et à l’élimination de ces produits chimiques.
La calibration avec l’Aquatroll 600 est non seulement économique mais aussi remarquablement simple. La technologie VuSitu, conçue pour être intuitive, permet même aux nouveaux utilisateurs de procéder à des calibrations sans erreurs, garantissant ainsi la fiabilité à long terme des données collectées.
Voici un tableau comparatif des avantages des capteurs pH dans des sondes multiparamètres et des capteurs pH classique :
Avantages
Sonde multiparamètre Aquatroll 600 avec capteur pH
Capteur pH classique
Étalonnage intuitif
Oui (Technologie VuSitu)
Variable
Fréquence de calibration
10 à 12 semaines (utilisateur)12 mois (usine)
2 à 3 semaines
Volume de solution étalon nécessaire
Environ 50 mL
Environ 250 mL
Coûts de consommation de solution étalon
+
++
Facilité de réalisation
++
+
Fiabilité des mesures
+++
+
Ainsi, l’utilisation de sonde multiparamètres pour la mesure du pH symbolise une avancée significative pour le secteur du monitoring environnemental. Ce processus optimisé, moins fréquent et plus économique en termes de calibration et d’utilisation, allie précision et fiabilité, plaçant cette technologie au premier plan des pratiques de surveillance de la qualité de l’eau.
L’utilisation d’électrodes à électrolyte liquide rechargeable peut significativement améliorer la longévité et la fiabilité des capteurs de pH sur le terrain. Contrairement aux électrodes à électrolyte gélifié, les capteurs avec électrolyte liquide permettent un remplacement facile de la solution de référence lorsque les lectures deviennent imprécises ou que le temps de réponse ralentit.

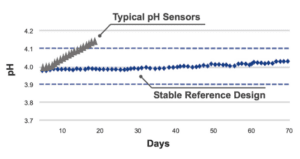

Comme le montre le graphique ci-dessous, les capteurs dotés d’une conception de référence stable maintiennent des lectures cohérentes sur une période prolongée, réduisant ainsi la dérive des capteurs. Cela permet non seulement de minimiser les interventions de maintenance, mais également d’optimiser l’efficacité opérationnelle en limitant les recalibrages fréquents. En adoptant ces capteurs, vous êtes désormais capable de déployer des solutions de mesure plus robustes et durables, garantissant des performances fiables pendant plusieurs mois sans entretien intensif.
Le discours sur les capteurs de pH est en train de changer. Avec les sondes multiparamètres de pointe, l’époque des réétalonnages fréquents et coûteux est en train de passer à l’arrière-plan. Ce changement représente plus qu’un simple progrès technologique : il annonce une nouvelle ère d’efficacité et de rentabilité dans la surveillance de l’environnement, permettant aux scientifiques et aux spécialistes de se concentrer sur ce qui compte vraiment : préserver la qualité de notre eau et, par extension, de notre environnement.
