La teneur en eau des granulats, en particulier du sable, est un facteur fondamental qui influe sur la qualité du mélange de béton dans la production de ciment.
La surveillance en temps réel de la teneur en eau des agrégats est essentielle pour produire un béton homogène et de haute qualité. Il permet de contrôler avec précision la quantité d’eau introduite dans le mélange et d’aligner le produit final sur des normes de qualité strictes et de réduire les coûts de production.
Le sable, ingrédient principal du ciment, est particulièrement sensible à l’humidité en raison de sa granulométrie fine. Sans mesure précise, l’humidité qui s’accroche aux particules de sable peut fausser le rapport eau-ciment critique, ce qui conduit à un mélange qui, une fois durci, peut présenter une porosité accrue et une résistance réduite.
En résumé, la mesure précise de la teneur en eau du sable et des agrégats n’est pas seulement une exigence technique, c’est un point de contrôle critique dans la production de ciment qui garantit l’intégrité structurelle du produit final. En maintenant un équilibre hydrique précis, les producteurs peuvent optimiser le mélange en termes de résistance, de durabilité et de rentabilité, ce qui permet d’obtenir un ciment de qualité supérieure répondant aux exigences rigoureuses de l’industrie.
Pour mesurer efficacement la teneur en eau du sable, du gravier et des agrégats, vous aurez besoin d’un équipement durable et d’un bon rapport qualité-prix, qui permette des relevés rapides, précis et sur place, comme les compteurs électriques et la technologie TDR.
Dans la production de béton, il est également essentiel de tester le taux d’humidité du béton frais sur le site, une fois qu’il a été mélangé. Pour plus d’informations sur les tests du béton frais, voir ici.
Indice
- Comment réduire les coûts de production en mesurant la teneur en eau du sable et des agrégats?
- Choisir l’outil de mesure des matériaux idéal pour une production de béton rentable
- Les meilleures méthodes pour tester l’humidité du sable et des granulats
- Les meilleures technologies pour mesurer l’humidité du sable et des granulats
- Conclusion
1. Comment réduire les coûts de production en mesurant la teneur en eau du sable et des agrégats?
La mesure précise et cohérente de l’humidité du sable et des agrégats sur site, à ±0,2 % près, est essentielle pour optimiser le rapport eau-ciment, garantir la qualité et éviter les coûts élevés associés aux ajustements post-mélange. En vérifiant la teneur en eau à la livraison, les producteurs se protègent contre la variabilité, ce qui garantit l’efficacité opérationnelle et la rentabilité de la production de ciment.
L’obtention d’un équilibre hydrique correct dans la production de ciment dépend de la précision de la mesure de la teneur en eau dans le sable et les granulats. La précision visée pour ces mesures est idéalement de ±0,2 %, une norme qui garantit le maintien du rapport eau-ciment pour produire un mélange de béton présentant les propriétés souhaitées. Pour garantir la fiabilité des données, il est impératif d’utiliser une technologie permettant d’effectuer des mesures multiples sur l’ensemble du lot. Cette approche systématique confirme que la teneur en eau relevée est réellement représentative de l’ensemble du mélange, en tenant compte de toute variabilité au sein du lot. Des mesures cohérentes et précises sont la clé de la réussite de l’équilibre délicat des ingrédients, garantissant que le mélange de béton final atteindra la résistance et la durabilité requises, sans qu’il soit nécessaire de procéder à des ajustements coûteux plus tard dans le processus.
La mesure sur site est également essentielle pour maintenir cette précision. Les agrégats, en particulier le sable, peuvent subir des changements de teneur en eau pendant le transport ou le stockage. En procédant à des évaluations sur site à l’arrivée et avant l’utilisation, nous pouvons nous assurer que les variations du taux d’humidité pendant le transport sont prises en compte et que le mélange est ajusté en conséquence. Cette étape ne concerne pas seulement le maintien de la qualité, mais aussi l’efficacité opérationnelle. L’incorporation dans le mélange de ciment d’agrégats dont le taux d’humidité est incorrect peut se traduire par une qualité de produit sous-optimale, entraînant des retards potentiels, une augmentation de la consommation d’énergie et des coûts de matériaux supplémentaires. Par conséquent, la mesure précise de la teneur en eau sur site n’est pas simplement une procédure de contrôle de la qualité, c’est une stratégie de réduction des coûts qui sous-tend la viabilité économique de la production de ciment.
2. Choisir l’outil de mesure idéal pour une production rentable
Dans la production de ciment, le choix du bon matériau et des bons outils de mesure de l’humidité est essentiel pour l’assurance qualité et la rentabilité. L’outil doit répondre aux exigences spécifiques de l’industrie et garantir des opérations rapides, faciles, durables et rentables.
2.1. Étalonnage rapide et adaptable – L’outil idéal, comme le HD2, exploite les courbes d’étalonnage standard du sable et du gravier pour une précision de base, ce qui réduit considérablement le temps et la complexité de l’étalonnage. De plus, la possibilité de stocker jusqu’à 15 courbes d’étalonnage personnalisées est inestimable, car elle permet à l’outil de s’adapter à différents matériaux et environnements. Cette flexibilité est cruciale pour obtenir des mesures précises et fiables dans différentes applications, éliminant ainsi le besoin d’outils multiples et spécialisés.
3. Les meilleures méthodes pour tester l’humidité du sable et des granulats
Dans la quête de précision de la production de ciment, la mesure de l’humidité du sable et des agrégats est primordiale. Cette section présente des technologies avancées telles que le SONO-M1 et l’IMKO HD2, deux applications remarquables de la technologie de réflectométrie temporelle (TDR). Ces appareils excellent dans l’évaluation des niveaux d’humidité dans une variété de matériaux, offrant des mesures robustes, conviviales et précises. Le SONO-M1, avec ses capacités de pénétration en profondeur, et le HD2, connu pour sa durabilité et son affichage polyvalent des données, représentent ensemble le summum de la technologie de mesure de l’humidité sur le terrain.
Méthode Classée
Résumé
Avantages
Inconvénients
1. Mesure par Compteur Électrique
Des sondes sont placées directement dans le sable ou l’agrégat sur le site et mesurées en quelques secondes à l’aide d’un boîtier de lecture portable.
Rapide, réalisé sur place, extrêmement précis, rentable, possibilité de réaliser plusieurs tests.
Coût initial plus élevé.
2. Méthode du Carbure de Calcium
L’agrégat fin est mélangé avec du carbure de calcium dans un récipient hermétique. L’humidité réagit pour produire du gaz acétylène, et la pression indique la teneur en humidité.
Rapide et raisonnablement précis. Convient pour une utilisation sur le terrain. Peut être utilisé à des intervalles rapprochés sur site.
Implique la manipulation de produits chimiques. Mesure principalement l’humidité de surface. Nécessite un étalonnage soigneux. L’échantillon peut ne pas être représentatif.
3. Méthode de Déplacement
Utilisation d’un pycnomètre ou de la méthode Siphon-Can, la teneur en humidité est déterminée par la différence des gravités spécifiques des agrégats humides et secs en laboratoire.
Précis, basé sur les différences de gravité spécifique.
Nécessite un laboratoire. Coûteux et chronophage. Moins pratique pour une utilisation sur le terrain.
4. Méthode de Séchage
Séchage des agrégats au four et mesure de la perte de poids pour déterminer la teneur en humidité. Corrections pour les conditions saturées et sèches en surface sont appliquées.
Application simple. Mesure l’eau de surface et absorbée.
Processus lent, ne convient pas pour une utilisation sur le terrain. La haute température peut entraîner des inexactitudes.
Lors de notre évaluation complète des offres actuelles sur le marché, nous avons observé que de nombreux produits ne parvenaient pas à remplir simultanément tous les critères critiques établis dans notre analyse. Ces critères comprennent la précision, l’applicabilité sur site, la rapidité d’exécution, la convivialité, la durabilité et la rentabilité. Toutefois, nous avons constaté que les outils utilisant la technologie de la réflectométrie à dimension temporelle (TDR) répondent remarquablement bien à ces exigences rigoureuses. Parmi ces produits, les capteurs SONO M1 et HD2 d’IMKO se distinguent, car ils incarnent efficacement cette technologie de pointe et répondent aux normes élevées de précision de mesure et d’efficacité opérationnelle souhaitées dans l’industrie. La réflectométrie temporelle (TDR), une technologie plus avancée, offre une amélioration significative dans ces domaines.
4. Les meilleures technologies pour mesurer l’humidité du sable et des granulats
Dans la quête de précision de la production de ciment, la mesure de l’humidité du sable et des agrégats est primordiale. Cette section présente des technologies avancées telles que le SONO-M1 et l’IMKO HD2, deux applications remarquables de la technologie de réflectométrie temporelle (TDR). Ces appareils excellent dans l’évaluation des niveaux d’humidité dans une variété de matériaux, offrant des mesures robustes, conviviales et précises. Le SONO-M1, avec ses capacités de pénétration en profondeur, et le HD2, connu pour sa durabilité et son affichage polyvalent des données, représentent ensemble le summum de la technologie de mesure de l’humidité sur le terrain.
Le tableau ci-dessous présente une analyse comparative de six appareils différents, à savoir SONO M1, SONO M2, IMKO HD2, Perche téléscopique, Humidimètre microlance et A aggrameter. Il évalue chaque appareil en fonction de cinq critères clés : le coût, la précision, la polyvalence, la facilité d’utilisation et la durabilité. Ce résumé offre une référence rapide pour comprendre les forces et les faiblesses relatives de ces appareils dans chacun de ces domaines. Il est clair que les SONO M1/M2 sont les outils les plus efficaces, en particulier lorsqu’ils sont associés au HD2.
| Classement | Appareil | Coût | Précision | Polyvalence | Facilité d’utilisation | Durabilité |
| 1 | SONO M1 | $$ | Élevée | Élevée | Élevée | Élevée |
| 2 | SONO M2 | $$$ | Très élevée | Élevée | Élevée | Élevée |
| 3 | IMKO HD2 | $$ | Élevée | Élevée | Très élevée | Élevée |
| 4 | Perche télescopique | $ | Élevée | Moyenne | Élevée | Moyenne |
| 5 | Humidimètre microlance | $ | Moyenne | Moyenne | Élevée | Moyenne |
| 6 | Aggrameter | $ | Faible | Moyen | Moyen | Faible |
4.1 Le SONO M1
Le SONO M1 – une application notable de la technologie TDR – est capable de déterminer les niveaux d’humidité dans divers matériaux, y compris le sable, le gravier et les sphères d’argile expansée, entre autres agrégats. Utilisant des lignes de champ électrique et magnétique, la sonde à deux tiges du SONO-M1 atteint une profondeur de pénétration effective qui s’étend indéfiniment à l’intérieur du matériau analysé. Notamment, la profondeur de mesure pertinente pour une analyse efficace avec les sondes du SONO-M1 est le double de la longueur de la tige. Le diagramme qui accompagne cette explication illustre le volume de mesure effectif, marqué par des ondes vertes, mettant en évidence l’étendue des capacités de la sonde.
Le tableau suivant donne un aperçu complet des spécifications supérieures du SONO M1, y compris des détails sur son alimentation, sa gamme de mesure, sa précision et d’autres caractéristiques clés.
Spécification
Détails
Produit
SONO M1
Alimentation électrique
7V…24V-DC
Consommation électrique
100mA @ 12V/DC pendant 2…3 sec. Durée du cycle de mesure
Plage de Mesure
0…40% vol. teneur en humidité
Précision
±0.2%
Plage de Conductivité
0.5dS/m
Répétabilité
±0.3%
Dérive de Température
±0.3%
Plage de Mesure Température du Matériau
-15°C…50°C
Précision de Mesure Température du Matériau
±0.5°C (immersion permanente et complète dans le matériau)
Volume de Mesure
1.0L ≙ 130x100mm diamètre
Plage de Température de la Sonde
-15°C…50°C
Calibration
Calibrations pour sable, gravier, et split préinstallées, jusqu’à 15 courbes de calibration, courbe de calibration pour constante diélectrique possible
Type de Protection de la Sonde
Protection étanche en PVC (IP68)
Dimensions de la Sonde
155 x Ø63mm
Longueur de la Tige
130mm
Diamètre de la Tige
6mm
Interfaces
Câble de 1.5m avec prise de couplage à 7 pôles
Le SONO M2 est une sonde d’humidité de pointe qui représente un progrès considérable en matière de technologie de mesure. Sa conception mobile ultrafine permet une pénétration profonde dans divers agrégats tels que le sable, le gravier et les gravillons, ce qui permet une analyse précise et approfondie de l’humidité. Il s’agit d’une amélioration essentielle par rapport au SONO M1 qui, bien qu’efficace, ne possède pas les capacités avancées du SONO-M2.
Sonde Mobile Ultra-Fine pour Agrégats : La sonde SONO-M2 est une sonde d’humidité fine et mobile, conçue pour une pénétration profonde dans le sable, le gravier et le grit. Elle est équipée d’électronique intégrée pour des mesures précises en profondeur.
Mesure Fiable de l’Humidité avec une Précision Supérieure : Utilisant la technologie TDR, la sonde bi-pointes SONO-M2 offre des mesures d’humidité dans les agrégats avec une exactitude remarquable, atteignant une précision de 0,1 à 0,2 %, supérieure à celle des produits concurrents.
Utilisation Simplifiée et Résultats Rapides : La sonde est facile à utiliser, avec des résultats affichés en deux secondes sur l’écran de l’appareil après avoir planté la sonde dans le matériau et appuyé sur le bouton.
Volume de Mesure Étendu : Le SONO-M2 mesure sur un volume de 1,25 litres en une seule opération, et jusqu’à 7,5 litres en mode « Moyenne », surpassant les méthodes traditionnelles.
Caractéristique
Détails
Alimentation électrique
7 V..24 V – CC (100 mA @ 12 V/CC pendant 2-3 s. de mesure)
Répétabilité
± 0,3 % (précision en % d’humidité volumique)
Interface
Câble de 1,5 m muni d’un connecteur étanche 7 broches femelle
Etalonnage
Plusieurs étalonnages pour sables et graviers pré-enregistrés, étalonnages spécifiques personnalisables pour d’autres matériaux, jusqu’à 15 courbes d’étalonnage prédéfinies ou personnalisées mémorisables.
Corps de la sonde
PVC étanche à l’eau (IP68)
Dimensions
155 x Ø63 mm
Longueur des pointes
Standard : 130 mm
Diamètre des pointes
6 mm
Cet appareil robuste et convivial offre des informations clés sur l’humidité, la température et la conductivité grâce à son affichage clair. Conçu pour résister à des conditions difficiles, le HD2 garantit des mesures fiables grâce à sa batterie longue durée et à son design ergonomique, ce qui le rend idéal pour une utilisation précise d’une seule main dans divers environnements.
Caractéristique
Détails
Alimentation électrique
Batterie rechargeable 4,8V (DC), capacité 2000 mAh – Equivaut à plus de 5000 mesures.
Résolution
0,01%
Etalonnages
Localisés dans la mémoire de la sonde
Boîtier
En fonte d’aluminium, robuste et étanche (IP67)
Dimensions
150 x 64 x 36 mm (longueur x largeur x hauteur)
Poids
737g
Cet appareil est un excellent compagnon du SONO M1 pour les raisons suivantes :
Affichage des paramètres clés : Le HD2 affiche des données essentielles telles que l’humidité, la température et la conductivité, offrant ainsi une vue d’ensemble pour une analyse détaillée.
Durabilité supérieure : Exceptionnellement robuste, le HD2 fonctionne de manière fiable même dans des conditions difficiles.
Longue durée de vie de la batterie : Équipé d’une batterie haute capacité, il permet d’effectuer des centaines de mesures sur une seule charge, garantissant ainsi un fonctionnement ininterrompu.
Manipulation aisée : L’appareil est conçu de manière ergonomique avec quatre boutons, ce qui le rend convivial et facilement utilisable d’une seule main.
Fiabilité dans des conditions difficiles : Le HD2 fournit des mesures précises et fiables, conservant sa précision même dans des conditions environnementales difficiles.
Dotée d’une extension télescopique particulièrement pratique, cette sonde peut être étendue jusqu’à deux mètres, offrant ainsi une flexibilité considérable et une portée accrue lors des mesures. Cette caractéristique exceptionnelle permet aux utilisateurs d’accéder à des zones difficiles d’accès et de réaliser des relevés précis même dans des environnements exigeants. L’extension télescopique confère à l’appareil une polyvalence inestimable, adaptée à une variété d’applications dans les domaines de la construction, de l’ingénierie et du contrôle qualité.
Feature
Description
Alimentation électrique
7 V..24 V – CC (100 mA @ 12 V/CC pendant 2-3 s. de mesure)
Répétabilité
± 0,3 % (précision en % d’humidité volumique)
Interface
Câble de 1,5 m muni d’un connecteur étanche 7 broches femelle
Etalonnage
Plusieurs étalonnages pour sables et graviers pré-enregistrés, jusqu’à 15 courbes d’étalonnage prédéfinies ou personnalisées mémorisables.
Corps de la sonde
PVC étanche à l’eau (IP68)
Dimensions
155 x Ø63 mm
Longueur des pointes
standard : 130 mm
Diamètre des pointes
6 mm
Cet humidimètre microlance de Matest utilise une tige d’un mètre fixée à l’appareil, au lieu de la sonde et de l’appareil séparés d’IMKO.
Ce testeur électronique est un outil avancé conçu pour mesurer et afficher avec précision le pourcentage d’humidité et la température du sable et des agrégats fins d’un diamètre maximal de 10 mm. L’appareil fonctionne par simple insertion de la pointe du creuset dans le matériau. Sa précision et sa facilité d’utilisation en font un atout précieux pour les professionnels de la construction, de l’ingénierie et du contrôle qualité.
L’interface conviviale du testeur permet de visualiser immédiatement les données sur un écran clair. Cette caractéristique est particulièrement utile pour les applications sur site où des données rapides et fiables sont essentielles. En outre, la conception robuste du testeur et ses capacités de mesure précises le rendent également adapté aux tests en laboratoire, garantissant la cohérence et la précision dans des environnements contrôlés.
Équipé d’un capteur sensible, le testeur peut détecter les variations subtiles de la teneur en humidité et de la température, ce qui le rend idéal pour une large gamme de matériaux et de conditions. Qu’il s’agisse d’une analyse rapide sur site ou d’une recherche détaillée en laboratoire, ce testeur électronique constitue une solution complète pour évaluer l’humidité et la température du sable et des agrégats fins. Sa polyvalence et sa fiabilité sont essentielles pour garantir la qualité et l’intégrité des matériaux dans divers processus de construction et de fabrication.
Cet appareil est cependant moins précis que les appareils précédents mentionnés ci-dessus, et offre également moins de polyvalence au niveau des modes.
Caractéristique
Détails
Plage d’Humidité
0-25%
Précision de l’Humidité
0,5%
Profondeur de Mesure
1000 mm
Plage de Température
-20°C à +60°C
Précision de Température
< 0,5°C
Batterie
4 piles AA de 1,5V
Dimensions
120x120x1200 mm
Poids
Environ 2 kg
La technologie permet une mesure immédiate et précise des niveaux d’humidité dans le sable, des agrégats fins et des agrégats grossiers grâce à l’utilisation d’un capteur micro-ondes sophistiqué. Cette approche innovante utilise des signaux micro-ondes à haute fréquence pour pénétrer le matériau, détectant et quantifiant le contenu en humidité en temps réel. Cette méthode offre un avantage significatif par rapport aux techniques traditionnelles de détection d’humidité, offrant des résultats plus précis et rapides, essentiels pour optimiser la qualité et la cohérence des matériaux dans diverses applications de construction et industrielles.
Rapide et facile à utiliser ; il suffit d’insérer les pointes dans le sable ou l’agrégat à tester
Perche d’extension pour moins de fatigue
Entièrement portable
Personnalisable pour différents matériaux
Affichage facile à lire
Spécification
Information
Plage d’humidité
0 – 20 % du poids sec
Fréquence
50 Mhz
Alimentation
2 piles AA
Affichage
2 x 16 caractères Trans – réfléchissant
Liaison de données
USB
Poids
1,8 kg (4 lb)
Longueur déployée
1000 mm (36 pouces)
Stockage des données
Plus de 1000 lectures
Bien que ce produit présente de nombreux avantages, il reste inférieur au SONO M1 ou au SONO M2 :
Le SONO M1 surpasse l’Aggrameter dans la mesure de l’humidité grâce à sa technologie TDR avancée, fournissant des résultats précis (précision de 0,1 à 0,2 %) et surpassant les méthodes traditionnelles. Son design fin et mobile permet une pénétration profonde dans les matériaux tels que le sable et le gravier, garantissant une analyse précise. Cet appareil affiche rapidement les niveaux d’humidité en deux secondes, ce qui améliore considérablement l’efficacité du travail. Capable de mesurer jusqu’à 7,5 litres, le SONO M1 offre un volume d’évaluation plus important que les méthodes traditionnelles. Il est doté d’un étalonnage personnalisable pour différents matériaux, supporte plusieurs étalonnages prédéfinis et peut mémoriser jusqu’à 15 courbes personnalisées. Le corps étanche en PVC du SONO M1, durable et conforme à la norme IP68, est adapté aux environnements difficiles, et sa gamme d’alimentation de 7 V à 24 V à faible consommation garantit l’efficacité énergétique et une large compatibilité avec les sources d’alimentation.
5. Comment mesurer l’humidité du sable et des agrégats en utilisant la technologie TDR
Cette section vous guide à travers le processus complet d’utilisation du SONO M1, depuis la configuration et l’étalonnage initiaux jusqu’à la prise et l’analyse des mesures. Nous couvrons deux aspects clés : le fonctionnement régulier pour les différents modes de mesure et la procédure détaillée pour effectuer un étalonnage du matériau en deux points. Ces étapes garantissent des mesures d’humidité précises et fiables, essentielles pour obtenir des résultats de construction de haute qualité.
5.1. Utilisation du SONO M1 :
Configuration initiale : Chargez l’appareil si nécessaire et connectez la sonde SONO M1 à l’unité principale.
Etalonnage : Calibrez l’appareil en fonction du type de matériau que vous mesurez.
“Normal” → mesure des variables humidité, température et EC-TRIME.
“Valeur moyenne” → détermination de la valeur moyenne d’un maximum de 6 valeurs individuelles de mesure de l’humidité.
“Calcul de l’eau” → calcul de la teneur en eau du matériau en l/m³.

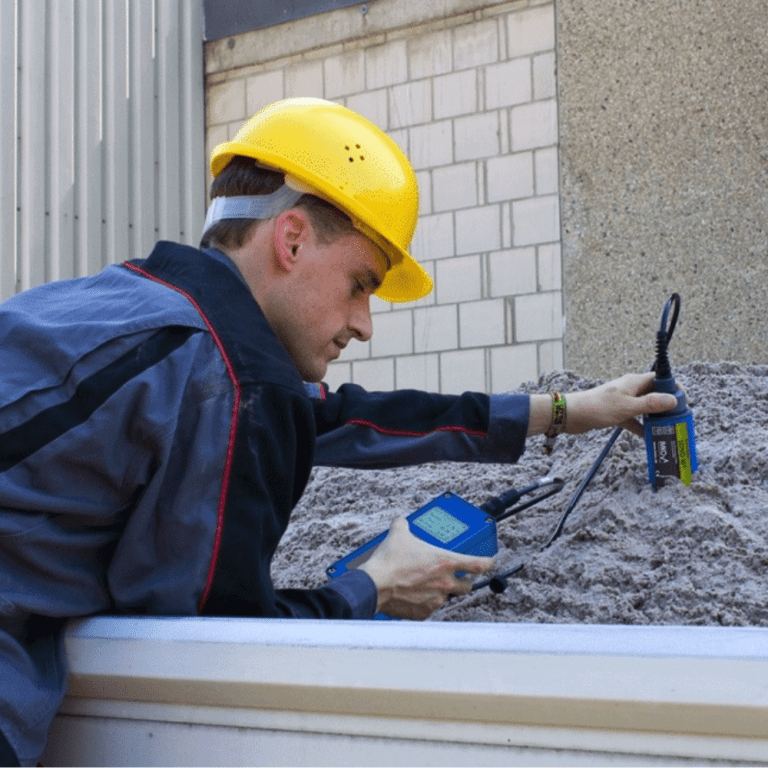

Prise de mesures : Insérez la sonde dans le matériau (par exemple, le béton ou le sable). Veillez à ce que le contact soit bon pour obtenir des mesures précises.
Lecture des résultats : Après avoir inséré la sonde, l’appareil mesure et affiche la teneur en eau.
Analyse et stockage des données : Examinez les relevés de l’appareil et stockez-les ou enregistrez-les selon les besoins de votre projet.
Arrêt et maintenance : Éteignez l’appareil et nettoyez la sonde après utilisation.
5.2. Effectuer un étalonnage de matériaux en deux points :
L’étalonnage des matériaux en deux points, une méthode particulièrement utile pour la mesure précise de l’humidité dans divers matériaux, implique l’utilisation de deux échantillons de matériaux distincts présentant des niveaux d’humidité différents. Cette technique, cruciale pour garantir la précision des mesures d’humidité, permet un étalonnage plus fin et plus adapté de l’appareil de mesure, tel que le SONO M1. En calibrant précisément l’appareil par rapport à des valeurs de teneur en humidité connues, cette méthode améliore considérablement la fiabilité et la précision des mesures ultérieures de l’humidité dans les matériaux de construction. Voici les étapes :
- Préparer deux échantillons de matériaux : Sélectionnez deux échantillons ayant des valeurs d’humidité différentes. Déterminez au préalable leur taux d’humidité à l’aide d’une autre méthode.
- Définir la courbe d’étalonnage : Choisissez la courbe d’étalonnage (01 – 15) à modifier à l’aide des boutons “Haut” et “Bas”, puis appuyez sur “Mesure” pour l’appliquer.
- Définir le point d’humidité inférieur : Saisissez la valeur d’humidité de l’échantillon le moins humide à l’aide des boutons “Haut” et “Bas”, puis appuyez sur “Mesure” pour appliquer.
- Mesurer le point d’humidité inférieur : Appuyez sur “Measurement” pour commencer. Quatre mesures sont prises et la moyenne est calculée. Chaque mesure prend environ 20 secondes.
- Régler le point d’humidité supérieur : Répétez le processus de réglage de l’humidité du point d’humidité supérieur.
- Mesurer le point d’humidité supérieur : Appuyez à nouveau sur “Measurement” pour commencer à prendre quatre mesures moyennées.
- Sauvegarder ou abandonner l’étalonnage : Choisissez d’enregistrer l’étalonnage en sélectionnant “SAVE” et en confirmant avec “Measurement”, ou d’annuler les changements en sélectionnant “DISCARD”.
- Label Calibration : Les étalonnages sauvegardés sont étiquetés avec le préfixe “OWN :”
- Sauvegarde des étalonnages : Il est recommandé de sauvegarder vos étalonnages sur un PC à l’aide d’un adaptateur RS485 et du logiciel PICO-Config.
Conseil : Veillez à ce que les tiges de la sonde soient entièrement recouvertes par le matériau pendant la mesure et à ce que la sonde reste immobile. Si “SAVE” est sélectionné, l’étalonnage de l’électronique de la sonde sera écrasé. Les étalonnages d’origine peuvent être restaurés à l’aide d’un adaptateur RS485 et du logiciel PICO-Config.
5.3. Utilisation du HD2 :
Dans le processus complexe de mesure de la teneur en humidité des matériaux de construction, le HD2 est un compagnon essentiel du capteur SONO M1, agissant comme interface pour la lecture et le contrôle des mesures. Cette section traite de l’utilisation efficace de l’appareil HD2, en soulignant sa polyvalence et sa compatibilité avec le SONO M1. Nous explorons la configuration initiale, la sélection de divers modes de fonctionnement adaptés aux différents besoins de mesure et les instructions d’utilisation détaillées. Le HD2, avec ses divers modes et options d’étalonnage, améliore le processus de mesure en fournissant des relevés précis et rapides de l’humidité, de la température et de la conductivité électrique, rationalisant ainsi le processus de collecte et d’analyse des données dans le cadre de l’évaluation des matériaux de construction.
- Configuration initiale : Chargez l’appareil à l’aide du chargeur fourni et connectez la sonde d’humidité au HD2.
- Sélectionner un mode de fonctionnement : Le HD2 propose trois modes de fonctionnement :
- Mode normal : Pour les mesures individuelles de l’humidité, de la température et de la conductivité électrique (EC-TRIME).
- Mode valeur moyenne : Calcule le taux d’humidité moyen à partir de six mesures maximum.
- Mode de calcul de l’eau : Calcule la teneur en eau par mètre cube de matériau, utile pour mesurer l’humidité dans des volumes plus importants.
- Instructions d’utilisation :
- Pour commencer une mesure, appuyez brièvement sur le bouton de mesure.
- L’appareil met 4 à 5 secondes pour effectuer une mesure.
- En mode valeur moyenne, il enregistre les mesures d’humidité individuelles et calcule une moyenne.
- En mode de calcul de l’eau, vous devez d’abord régler la densité du matériau.
- Étalonnage du matériau : Offre des options d’étalonnage en 1 point et en 2 points, ce qui permet de personnaliser l’appareil en fonction des différents matériaux.
- Arrêt de l’appareil : Appuyez sur le bouton de mesure pendant environ une seconde pour éteindre le HD2.
Dans ce guide complet, nous avons étudié les différentes méthodes de mesure de la teneur en eau du sable et des agrégats, un aspect crucial de la production de ciment. Des méthodes de séchage traditionnelles aux technologies de pointe telles que le TDR, chaque méthode a été minutieusement analysée en termes de précision, d’efficacité et de praticité, la technologie TDR remportant la palme. L’accent a été mis sur l’importance des mesures précises effectuées sur place pour maintenir un rapport eau-ciment optimal, essentiel pour garantir la qualité et l’intégrité structurelle du ciment. Le guide montre comment chaque méthode s’inscrit dans le contexte plus large de la production de ciment, en tenant compte de facteurs tels que la rentabilité, la facilité d’utilisation et l’adaptabilité à différents environnements. En fin de compte, ce guide constitue une ressource précieuse pour les professionnels de l’industrie de la construction, en les aidant à choisir la technique de mesure de l’humidité la plus appropriée pour améliorer le contrôle de la qualité et réduire les coûts de la production de ciment.
